Ten artykuł wyjaśnia kluczową rolę wyłącznika termicznego chłodnicy w systemie chłodzenia silnika, który chroni go przed przegrzaniem. Dowiesz się, jak działa ten cichy strażnik temperatury, jakie są objawy jego awarii oraz jak samodzielnie zdiagnozować i ocenić potrzebę wymiany, by uniknąć kosztownych usterek.
Wyłącznik termiczny chłodnicy: cichy strażnik optymalnej temperatury silnika
- Wyłącznik termiczny monitoruje temperaturę płynu chłodzącego i automatycznie włącza/wyłącza wentylator chłodnicy.
- Jego głównym zadaniem jest zapobieganie przegrzewaniu się silnika, szczególnie w korkach lub podczas postoju.
- Działa najczęściej na zasadzie bimetalicznego czujnika, zamykając obwód elektryczny wentylatora przy określonej temperaturze.
- Awaria może objawiać się niewłączaniem się wentylatora (ryzyko przegrzania) lub jego ciągłą pracą (niedogrzewanie silnika).
- Diagnostyka obejmuje obserwację, zwarcie styków wtyczki lub pomiar multimetrem.
- Wymiana jest relatywnie prosta, często wymaga spuszczenia płynu chłodniczego, a koszt części i robocizny jest umiarkowany.
Rola w zapobieganiu katastrofie czyli jak chroni silnik przed przegrzaniem
Jako doświadczony mechanik, widziałem wiele silników, które padły ofiarą przegrzania. Często winowajcą był drobny, ale niezwykle ważny element wyłącznik termiczny chłodnicy. To właśnie on, nazywany również termowłącznikiem lub czujnikiem wentylatora, pełni rolę cichego strażnika temperatury w układzie chłodzenia silnika. Jego podstawowa funkcja jest prosta, ale kluczowa: monitoruje temperaturę płynu chłodzącego w chłodnicy i automatycznie uruchamia wentylator, gdy ta temperatura osiągnie określony próg. Dzięki temu silnik pracuje w optymalnym zakresie temperatur, co jest niezbędne dla jego długowieczności i efektywności. Bez niego ryzyko przegrzania staje się realne i bardzo kosztowne.
Kluczowy moment działania: Kiedy pęd powietrza to za mało?
Wielu kierowców nie zdaje sobie sprawy, że w pewnych warunkach sam pęd powietrza, który naturalnie przepływa przez chłodnicę podczas jazdy, jest niewystarczający do skutecznego chłodzenia silnika. Mówię tu przede wszystkim o jeździe w miejskich korkach, wolnym poruszaniu się po parkingach czy długim postoju z włączonym silnikiem. Właśnie w takich momentach wyłącznik termiczny staje się niezastąpiony. Kiedy naturalny przepływ powietrza jest zbyt mały, a temperatura płynu chłodzącego zaczyna niebezpiecznie rosnąć, termowłącznik automatycznie aktywuje wentylator. Ten z kolei wymusza przepływ powietrza przez chłodnicę, skutecznie obniżając temperaturę i kompensując brak naturalnego pędu. To właśnie w tych krytycznych sytuacjach ten niepozorny element ratuje silnik przed poważnym uszkodzeniem.

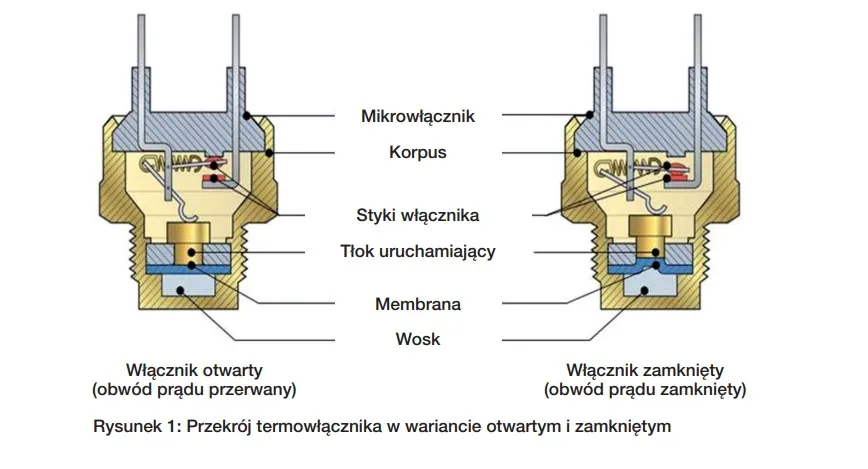

Jak działa wyłącznik termiczny chłodnicy? Tajemnica bimetalicznego czujnika
Prosta zasada, wielka odpowiedzialność: Mechanizm włącz/wyłącz
Zasada działania większości tradycyjnych wyłączników termicznych opiera się na prostym, ale niezwykle skutecznym mechanizmie bimetalicznym. Wyobraźmy sobie specjalny materiał wewnątrz czujnika, który reaguje na zmiany temperatury. Gdy płyn chłodzący w chłodnicy osiąga określoną, wysoką temperaturę, ten materiał rozszerza się, zamykając obwód elektryczny. To zamknięcie obwodu jest sygnałem dla silnika wentylatora, który natychmiast się uruchamia, rozpoczynając intensywne chłodzenie. Kiedy temperatura płynu spadnie poniżej ustalonego progu, materiał bimetaliczny kurczy się, obwód zostaje przerwany, a wentylator się wyłącza, oszczędzając energię. Warto jednak pamiętać, że w nowocześniejszych konstrukcjach samochodowych ta funkcja jest często integrowana z głównym czujnikiem temperatury płynu chłodzącego (ECT), a decyzję o włączeniu wentylatora podejmuje zaawansowany sterownik silnika (ECU).
Termowłącznik w chłodnicy a czujnik temperatury dla komputera (ECU) Czym się różnią?
To ważne rozróżnienie, które często budzi pytania. Tradycyjny termowłącznik, o którym mówiłem wcześniej, jest autonomicznym elementem wkręconym bezpośrednio w chłodnicę. Działa on niezależnie, zamykając lub otwierając obwód wentylatora na podstawie własnego odczytu temperatury. W nowszych pojazdach sytuacja jest nieco inna. Tam często nie znajdziemy osobnego termowłącznika w chłodnicy. Zamiast tego, decyzję o aktywacji wentylatora podejmuje sterownik silnika (ECU) na podstawie danych z głównego czujnika temperatury płynu chłodzącego (ECT). Ten czujnik dostarcza precyzyjne informacje o temperaturze do komputera, który następnie, zgodnie z zaprogramowanymi algorytmami, steruje pracą wentylatora, często nawet z regulacją prędkości obrotowej. To rozwiązanie daje większą precyzję i możliwość optymalizacji pracy układu chłodzenia.
Gdzie szukać winowajcy? Typowe lokalizacje wyłącznika w samochodzie
Lokalizacja wyłącznika termicznego lub czujnika temperatury może się różnić w zależności od modelu samochodu i roku produkcji. Z mojej praktyki wynika, że:
- W starszych pojazdach i tych z tradycyjnym układem, wyłącznik termiczny jest zazwyczaj wkręcony bezpośrednio w chłodnicę. Najczęściej znajdziemy go w jej dolnej lub bocznej części, co pozwala mu mierzyć temperaturę płynu opuszczającego chłodnicę.
- W nowszych samochodach, gdzie sterowanie wentylatorem przejął komputer (ECU), poszukujemy głównego czujnika temperatury cieczy chłodzącej (ECT). Może on być umieszczony w różnych miejscach, takich jak głowica silnika, obudowa termostatu lub bezpośrednio przy bloku silnika. Zawsze warto zajrzeć do instrukcji serwisowej danego modelu, aby precyzyjnie zlokalizować ten element.
Gdy strażnik temperatury zawodzi: najczęstsze objawy awarii
Awaria wyłącznika termicznego to nie tylko niedogodność, ale realne zagrożenie dla silnika. Jako Antoni Kowalski, zawsze powtarzam moim klientom, że ignorowanie tych objawów może prowadzić do bardzo kosztownych napraw. Oto najczęstsze scenariusze, które wskazują na problem:
Scenariusz 1: Wskaźnik temperatury rośnie, a spod maski cisza wentylator się nie włącza
To najbardziej niebezpieczny i najczęściej spotykany objaw. Jedziesz w korku, na zewnątrz upał, a wskazówka temperatury na desce rozdzielczej zaczyna gwałtownie piąć się w górę, zbliżając się do czerwonego pola. Spodziewasz się usłyszeć charakterystyczny szum wentylatora chłodnicy, ale spod maski dobiega tylko cisza. Wentylator po prostu się nie włącza. W takiej sytuacji ryzyko przegrzania silnika jest ogromne. Może to prowadzić do poważnych uszkodzeń, takich jak pęknięcie uszczelki pod głowicą, a nawet samej głowicy. To jasny sygnał, że wyłącznik termiczny nie spełnia swojej funkcji.Scenariusz 2: Wentylator pracuje bez wytchnienia, nawet na zimnym silniku
Drugi scenariusz jest mniej dramatyczny, ale również problematyczny. Odpalasz samochód rano, silnik jest jeszcze zimny, a wentylator chłodnicy już pracuje na pełnych obrotach i nie chce się wyłączyć. Taki stan, gdzie wentylator pracuje nieprzerwanie, nawet gdy nie ma takiej potrzeby, świadczy o tym, że wyłącznik termiczny utknął w pozycji "załączony" lub jego obwód jest stale zwarty. Konsekwencje to przede wszystkim niedogrzewanie silnika, co przekłada się na zwiększone zużycie paliwa, gorszą dynamikę, a także przyspieszone zużycie samego wentylatora i niepotrzebne obciążenie akumulatora.Dalsze konsekwencje ignorowania problemu: Od większego spalania po uszkodzenie uszczelki pod głowicą
Ignorowanie problemów z wyłącznikiem termicznym to proszenie się o kłopoty. Konsekwencje mogą być znacznie szersze niż tylko te bezpośrednio związane z pracą wentylatora:
- Zwiększone zużycie paliwa: Zarówno niedogrzewanie silnika, jak i jego praca w niewłaściwej temperaturze (zbyt wysokiej) negatywnie wpływają na efektywność spalania.
- Przyspieszone zużycie silnika i jego podzespołów: Niewłaściwa temperatura pracy to szybsza degradacja oleju silnikowego, większe tarcie i szybsze zużycie elementów ruchomych.
- Ryzyko poważnych uszkodzeń: W przypadku przegrzewania silnika, największym zagrożeniem jest pęknięcie głowicy silnika lub uszkodzenie uszczelki pod głowicą. To są naprawy idące w tysiące złotych.
- Niepotrzebne obciążenie akumulatora i samego wentylatora: Ciągła praca wentylatora skraca jego żywotność i niepotrzebnie drenuje akumulator, zwłaszcza przy krótkich trasach.
Domowa diagnostyka: jak sprawdzić wyłącznik termiczny?
Zanim udamy się do warsztatu, możemy sami przeprowadzić kilka prostych testów, które pomogą nam zdiagnozować problem. Pamiętajmy jednak o zachowaniu ostrożności.
Test na postoju prosta obserwacja, która może wiele powiedzieć
To najłatwiejsza metoda, którą każdy kierowca może wykonać:
- Rozgrzej silnik na postoju, najlepiej w miejscu, gdzie nie będziesz przeszkadzać innym. Obserwuj wskaźnik temperatury na desce rozdzielczej.
- Zwróć uwagę, czy wentylator chłodnicy uruchamia się, gdy temperatura osiągnie około 90°C lub nieco więcej. Dokładna temperatura aktywacji może się różnić w zależności od modelu samochodu warto sprawdzić to w instrukcji.
- Brak aktywacji wentylatora przy podwyższonej temperaturze, zwłaszcza gdy wskazówka zbliża się do czerwonego pola, jest silnym dowodem na problem z wyłącznikiem termicznym lub całym obwodem wentylatora.
Metoda "na spinacz": Jak bezpiecznie sprawdzić obwód wentylatora z pominięciem czujnika?
Ta metoda pozwala nam sprawdzić, czy problem leży w samym wyłączniku, czy może w wentylatorze, przekaźniku lub bezpieczniku. Zawsze wykonuj ją z wyłączonym silnikiem i po zaciągnięciu hamulca ręcznego!
- Odłącz wtyczkę od wyłącznika termicznego chłodnicy. Zazwyczaj jest to dwu- lub trzybiegunowa wtyczka.
- Za pomocą spinacza biurowego lub kawałka przewodu zewrzyj odpowiednie piny we wtyczce. Musisz upewnić się, które piny odpowiadają za obwód wentylatora w razie wątpliwości lepiej skonsultować się z mechanikiem lub schematem elektrycznym.
- Jeśli wentylator się uruchomi, oznacza to, że silnik wentylatora, jego przekaźnik i bezpiecznik są sprawne. Wówczas problem leży najprawdopodobniej w samym wyłączniku termicznym. Jeśli wentylator milczy, musimy szukać usterki gdzie indziej.
Kiedy potrzebny jest multimetr? Zaawansowane sprawdzanie dla dociekliwych
Dla bardziej zaawansowanych użytkowników, którzy mają pod ręką multimetr, istnieje precyzyjniejsza metoda sprawdzenia samego czujnika:
- Wymontuj wyłącznik termiczny z chłodnicy. Pamiętaj, że będzie to wymagało spuszczenia części płynu chłodniczego.
- Umieść czujnik w naczyniu z wodą i stopniowo podgrzewaj wodę, jednocześnie mierząc jej temperaturę termometrem.
- Za pomocą multimetru ustawionego na pomiar rezystancji lub ciągłości obwodu, sprawdź zachowanie czujnika. Powinien on zamknąć obwód (lub drastycznie zmienić rezystancję) po osiągnięciu temperatury zadziałania podanej przez producenta. Jeśli tak się nie dzieje, czujnik jest uszkodzony.
Wymiana wyłącznika termicznego: co musisz wiedzieć?
Czy można z tym jeździć? Ocena ryzyka dalszej eksploatacji
Jako Antoni Kowalski, zawsze odradzam długotrwałą jazdę z uszkodzonym wyłącznikiem termicznym. To nie jest element, na którym można oszczędzać czas czy pieniądze. Ignorowanie problemu może prowadzić do poważnych i niezwykle kosztownych uszkodzeń silnika, takich jak przegrzanie, pęknięcie uszczelki pod głowicą, a nawet zniszczenie całej jednostki napędowej. W warunkach miejskich, gdzie wentylator jest często aktywowany, ryzyko jest szczególnie wysokie. Nawet jeśli wentylator pracuje bez przerwy, powodując niedogrzewanie silnika, to również przekłada się na zwiększone zużycie paliwa i szybsze zużycie podzespołów. Krótko mówiąc: wymień go jak najszybciej!
Proces wymiany: Na co zwrócić uwagę i dlaczego często wiąże się to z wymianą płynu?
Wymiana wyłącznika termicznego jest zazwyczaj stosunkowo prostą czynnością, którą wielu majsterkowiczów może wykonać samodzielnie. Najczęściej polega na odkręceniu starego elementu i wkręceniu nowego. Jednakże, ponieważ wyłącznik jest wkręcony bezpośrednio w chłodnicę i ma kontakt z płynem chłodniczym, często wiąże się to z koniecznością częściowego, a czasem nawet całkowitego spuszczenia płynu chłodniczego z układu. Po wymianie należy pamiętać o:
- Czystości gwintu: Upewnij się, że gwint w chłodnicy jest czysty, aby nowy wyłącznik dobrze się wkręcił.
- Prawidłowym dokręceniu: Nie dokręcaj zbyt mocno, aby nie uszkodzić chłodnicy, ale na tyle mocno, by zapewnić szczelność.
- Odpowietrzeniu układu: Po napełnieniu układu nowym płynem chłodniczym (lub uzupełnieniu go), konieczne jest jego odpowietrzenie, aby uniknąć tworzenia się korków powietrznych, które mogą zakłócić prawidłowe działanie chłodzenia.
Ile to kosztuje w Polsce? Realne ceny części i robocizny w 2026 roku
Koszty wymiany wyłącznika termicznego w Polsce są na szczęście umiarkowane, co jest dobrą wiadomością. W 2026 roku:
- Koszt samej części: W zależności od modelu samochodu i producenta zamiennika, ceny wahają się zazwyczaj od kilkudziesięciu do około 200 złotych. Oryginalne części mogą być nieco droższe.
- Koszt robocizny w warsztacie: Usługa wymiany jest relatywnie szybka i prosta, dlatego koszt robocizny zazwyczaj zamyka się w kwocie 50-150 zł.
Pamiętaj, że ceny mogą się nieznacznie różnić w zależności od regionu Polski i konkretnego warsztatu.
Przeczytaj również: Jak umyć chłodnicę w motocyklu bez uszkodzeń? Pełny poradnik!
Dobór odpowiedniej części dlaczego temperatura aktywacji jest kluczowa?
To absolutnie kluczowa kwestia, na którą zawsze zwracam uwagę. Przy zakupie nowego wyłącznika termicznego musisz upewnić się, że ma on dokładnie takie same parametry (temperatury włączenia/wyłączenia) jak oryginalny element. Producenci samochodów precyzyjnie kalibrują te wartości, aby silnik pracował w optymalnym zakresie temperatur. Zamontowanie wyłącznika, który aktywuje wentylator zbyt wcześnie, może prowadzić do niedogrzewania silnika i zwiększonego spalania. Z kolei element włączający wentylator zbyt późno narazi silnik na przegrzewanie. Zawsze sprawdzaj numer OEM lub upewnij się, że zamiennik jest dedykowany do Twojego konkretnego modelu samochodu. To gwarancja prawidłowej pracy układu chłodzenia i długiej żywotności silnika.
