Wentylator chłodnicy: Jak działa, objawy awarii i co robić?

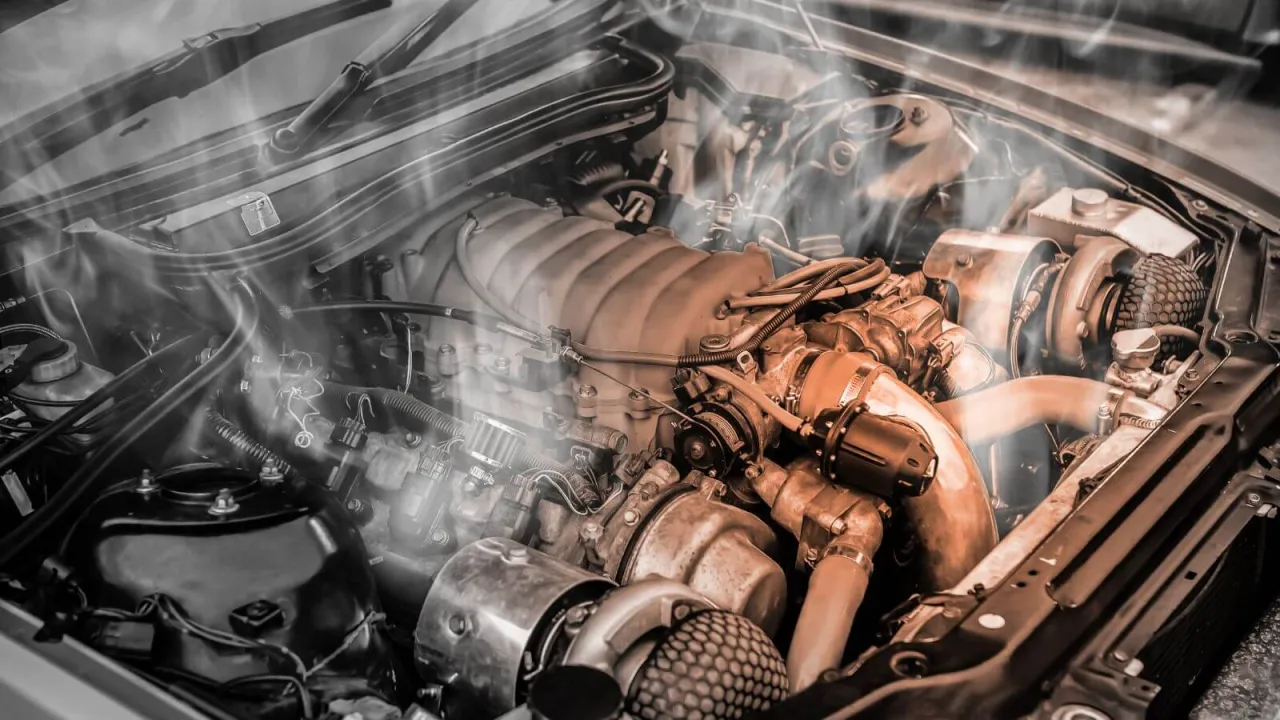

Rola wentylatora w zapobieganiu katastrofie czym jest przegrzanie silnika?

Kluczową rolą wentylatora chłodnicy w układzie chłodzenia silnika spalinowego jest zapobieganie jego przegrzewaniu się. Silnik podczas pracy generuje ogromne ilości ciepła, które musi być efektywnie odprowadzane, aby jednostka napędowa mogła pracować w optymalnej temperaturze. Płyn chłodniczy krąży w układzie, odbierając ciepło z silnika, a następnie oddaje je do powietrza w chłodnicy. Wentylator wchodzi do gry, gdy naturalny pęd powietrza, wynikający z ruchu pojazdu, okazuje się niewystarczający. Wymusza on przepływ powietrza przez chłodnicę, intensyfikując proces wymiany ciepła. Ignorowanie problemów z chłodzeniem i dopuszczenie do przegrzania silnika to prosta droga do katastrofy od uszkodzenia uszczelki pod głowicą, przez pęknięcie samej głowicy, aż po kompletne zatarcie silnika. To są naprawdę poważne i bardzo kosztowne awarie, których każdy kierowca powinien unikać.

Kiedy pęd powietrza nie wystarcza? Scenariusze, w których wentylator jest niezbędny

Naturalny pęd powietrza doskonale radzi sobie z chłodzeniem silnika podczas jazdy z wyższymi prędkościami. Jednak w wielu sytuacjach drogowych, ten pęd jest niewystarczający lub wręcz zanika, co stwarza idealne warunki do przegrzania. Wentylator chłodnicy staje się absolutnie niezbędny, gdy samochód porusza się wolno, na przykład w miejskim korku, podczas manewrowania na parkingu, czy też gdy silnik pracuje na biegu jałowym na postoju. W takich momentach brak wystarczającego przepływu powietrza przez chłodnicę sprawiłby, że temperatura płynu chłodniczego szybko wzrosłaby do niebezpiecznego poziomu. Wentylator, aktywując się, zapewnia ciągły, wymuszony przepływ powietrza, utrzymując temperaturę w ryzach.

Jak wentylator chłodnicy "wie", kiedy zacząć pracę? Kluczowe mechanizmy działania

Zastanawialiście się kiedyś, skąd wentylator wie, kiedy się włączyć? To nie jest przypadek, a precyzyjnie zaprojektowany system, który monitoruje warunki pracy silnika i otoczenia.

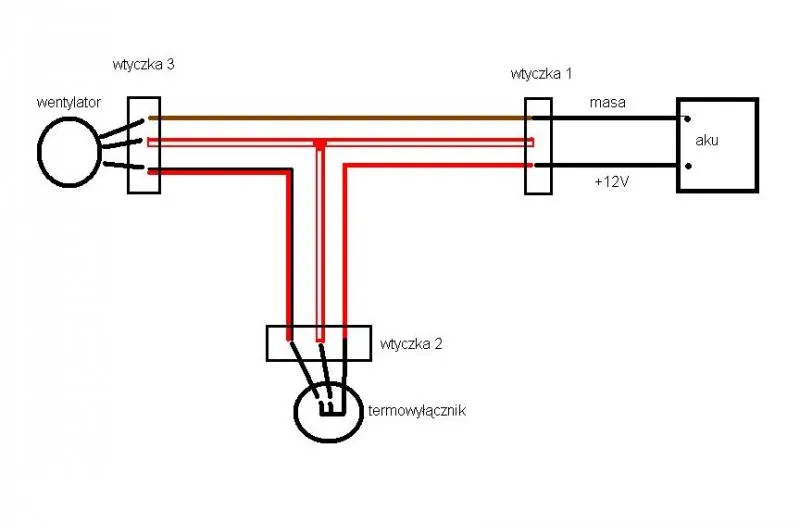

Mózg operacji: rola czujnika temperatury i sterownika silnika (ECU)

Cały proces aktywacji wentylatora rozpoczyna się od czujnika temperatury płynu chłodniczego. Ten mały, ale niezwykle ważny element, stale monitoruje temperaturę płynu krążącego w układzie. Kiedy temperatura osiągnie określony próg, czujnik wysyła sygnał elektryczny do sterownika silnika (ECU). ECU, czyli komputer zarządzający pracą silnika, analizuje ten sygnał wraz z innymi danymi (np. prędkością pojazdu, obciążeniem silnika, czy sygnałem z klimatyzacji) i na tej podstawie podejmuje decyzję o uruchomieniu wentylatora. To właśnie ECU jest "mózgiem" operacji, który decyduje o tym, kiedy i z jaką prędkością wentylator ma się włączyć.

Magiczna granica 90°C przy jakiej temperaturze aktywuje się chłodzenie?

Zazwyczaj wentylator chłodnicy jest aktywowany, gdy temperatura płynu chłodniczego osiągnie określony zakres, który w większości współczesnych samochodów mieści się w przedziale od 90 do 100°C. To jest ta "magiczna granica", po przekroczeniu której ECU uznaje, że naturalne chłodzenie jest niewystarczające i należy włączyć dodatkowe wspomaganie. Warto pamiętać, że w nowszych autach, szczególnie tych z elektronicznym sterowaniem, wentylator może mieć kilka prędkości pracy, a jego aktywacja może być bardziej płynna, dostosowując się do bieżących potrzeb chłodzenia.

Czy klimatyzacja zmusza wentylator do pracy? Związek obu układów

Tak, zdecydowanie! Włączenie klimatyzacji to kolejny scenariusz, w którym wentylator chłodnicy jest aktywowany, często niezależnie od aktualnej temperatury silnika. Dzieje się tak, ponieważ układ klimatyzacji posiada własny element wymagający intensywnego chłodzenia skraplacz. Skraplacz, umieszczony zazwyczaj przed chłodnicą silnika, odpowiada za oddawanie ciepła z czynnika chłodniczego do otoczenia. Aby ten proces był efektywny, potrzebny jest stały przepływ powietrza. Dlatego też, po włączeniu klimatyzacji, ECU automatycznie uruchamia wentylator (często na niższym biegu), aby zapewnić odpowiednie chłodzenie skraplacza i tym samym efektywną pracę całego układu klimatyzacji.

Dlaczego wentylator czasem pracuje po wyłączeniu zapłonu?

Zdarza się, że po wyłączeniu silnika słyszymy jeszcze przez chwilę pracujący wentylator. Nie ma w tym nic niepokojącego, wręcz przeciwnie to normalne zjawisko i świadczy o prawidłowym działaniu układu. Celem takiej pracy jest schłodzenie rozgrzanych komponentów silnika. Po wyłączeniu zapłonu, płyn chłodniczy przestaje krążyć, a silnik, choć już nie pracuje, nadal oddaje ciepło do otoczenia. Jeśli temperatura jest wysoka, ECU może podjąć decyzję o kontynuowaniu pracy wentylatora przez kilka minut, aby zapobiec lokalnemu przegrzewaniu się elementów i utrzymać optymalne warunki termiczne, co przekłada się na dłuższą żywotność jednostki napędowej.

Nie jeden, a kilka rodzajów wentylatorów montowanych w autach

Chociaż wentylator chłodnicy pełni zawsze tę samą funkcję, to w zależności od konstrukcji pojazdu i rocznika, możemy spotkać się z kilkoma różnymi typami napędów i umiejscowienia.

Napęd elektryczny: najpopularniejsze i najbardziej precyzyjne rozwiązanie

Wentylatory z napędem elektrycznym to najczęściej spotykane rozwiązanie we współczesnych samochodach. Ich główną zaletą jest niezależność pracy od obrotów silnika. Posiadają własny silnik elektryczny, który jest sterowany bezpośrednio przez ECU. Dzięki temu ich praca może być bardzo precyzyjna wentylatory te często mają jedną lub kilka prędkości (biegów), a w bardziej zaawansowanych systemach ich prędkość obrotowa jest regulowana płynnie za pomocą sygnału PWM (modulacji szerokości impulsu). Pozwala to na bardzo dokładne dostosowanie wydajności chłodzenia do aktualnych potrzeb, co przekłada się na optymalną temperaturę pracy silnika i mniejsze zużycie energii.

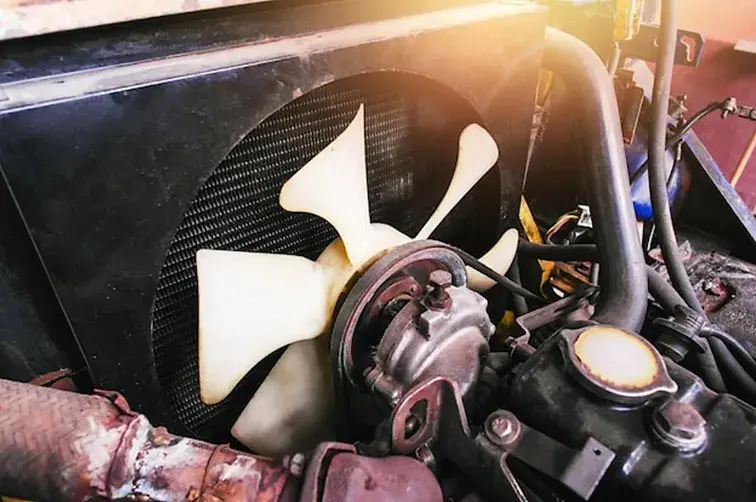

Napęd mechaniczny: jak działa sprzęgło wiskotyczne?

Wentylatory z napędem mechanicznym były popularne w starszych konstrukcjach, zwłaszcza w samochodach z napędem na tylną oś. Są one napędzane bezpośrednio przez pasek osprzętu silnika. Kluczowym elementem w tym rozwiązaniu jest sprzęgło wiskotyczne. To sprytne urządzenie, wypełnione specjalnym olejem silikonowym, które reguluje prędkość obrotową wentylatora w zależności od temperatury. Kiedy temperatura rośnie, olej silikonowy w sprzęgle staje się gęstszy, co powoduje "zasprzęglenie" wentylatora i zwiększenie jego obrotów. Gdy temperatura spada, olej staje się rzadszy, a wentylator zwalnia. Wadą tego rozwiązania jest to, że wentylator pracuje zawsze, nawet gdy nie jest to konieczne, co może nieznacznie zwiększać zużycie paliwa i hałas.

Napęd hydrauliczny: rzadziej spotykany, ale wciąż obecny

Wentylatory z napędem hydraulicznym są zdecydowanie rzadziej spotykane niż elektryczne czy mechaniczne. Najczęściej można je znaleźć w pojazdach, które już posiadają rozbudowany hydrauliczny układ wspomagania kierownicy lub inne systemy hydrauliczne. W tym przypadku wentylator jest napędzany przez silnik hydrauliczny, który czerpie moc z pompy hydraulicznej. Choć zapewniają dużą moc i precyzję, ich złożoność i koszty sprawiają, że są stosowane głównie w specyficznych zastosowaniach.

Pchający czy ciągnący? Co oznacza umiejscowienie wentylatora względem chłodnicy?

Wentylatory chłodnicy można również podzielić ze względu na ich umiejscowienie względem chłodnicy i sposób, w jaki przemieszczają powietrze. Wyróżniamy dwa główne typy:

• Wentylatory "ciągnące" (ang. puller fan): Są montowane za chłodnicą, czyli pomiędzy chłodnicą a silnikiem. Ich zadaniem jest zasysanie powietrza przez chłodnicę i przepychanie go w kierunku silnika. To rozwiązanie jest zdecydowanie najpopularniejsze we współczesnych samochodach osobowych.
• Wentylatory "pchające" (ang. pusher fan): Są montowane przed chłodnicą. Ich zadaniem jest pchanie powietrza w kierunku chłodnicy. Ten typ jest rzadziej spotykany jako główne rozwiązanie, ale może być używany jako wentylator pomocniczy, na przykład w samochodach z bardzo ciasną komorą silnika lub w celu poprawy chłodzenia skraplacza klimatyzacji.

Gdy wentylator odmawia posłuszeństwa: objawy awarii, których nie możesz ignorować

Awaria wentylatora chłodnicy to nie jest drobnostka, którą można zignorować. Niestety, często objawy pojawiają się w najmniej odpowiednim momencie. Jako kierowca, musisz być świadomy sygnałów, które wskazują na problem.

Wskazówka temperatury na czerwonym polu najbardziej oczywisty sygnał problemu

To chyba najbardziej oczywisty i alarmujący sygnał, że coś jest nie tak z układem chłodzenia, a w szczególności z wentylatorem. Jeśli podczas jazdy, zwłaszcza w korku, na postoju lub przy wolnej jeździe, wskazówka temperatury na desce rozdzielczej zaczyna zbliżać się do czerwonego pola lub wchodzi na nie, to jest to sygnał do natychmiastowego działania. Przegrzewający się silnik to prosta droga do poważnych i kosztownych uszkodzeń. W takiej sytuacji należy jak najszybciej zatrzymać pojazd w bezpiecznym miejscu i wyłączyć silnik, aby zapobiec dalszemu wzrostowi temperatury.

Gdy pod maską panuje cisza: co oznacza wentylator, który się nie włącza?

Jednym z kluczowych objawów awarii jest sytuacja, w której wentylator chłodnicy nie włącza się w ogóle, mimo że temperatura silnika jest wysoka (np. wskazówka zbliża się do czerwonego pola). Możesz to łatwo sprawdzić, obserwując wskaźnik temperatury i słuchając, czy wentylator aktywuje się po osiągnięciu odpowiedniego progu. Jeśli wentylator milczy, a silnik się przegrzewa, to niemal pewne, że mamy do czynienia z usterką w jego obwodzie lub samym silniku.

Nieustanny szum nawet na zimnym silniku: dlaczego wentylator pracuje bez przerwy?

Z drugiej strony, problemem może być również ciągła praca wentylatora, nawet na zimnym silniku lub zaraz po jego uruchomieniu. Taka sytuacja wskazuje zazwyczaj na usterkę czujnika temperatury, przekaźnika lub sterownika, który błędnie interpretuje potrzebę chłodzenia. Ciągła praca wentylatora, choć może wydawać się mniej groźna niż jego brak, również jest niepożądana. Prowadzi do niedogrzania silnika, co zwiększa zużycie paliwa, przyspiesza zużycie niektórych komponentów i może negatywnie wpływać na emisję spalin.

Nietypowe dźwięki i wibracje czy to uszkodzone łożysko lub łopatki?

Oprócz problemów z aktywacją, na awarię wentylatora mogą wskazywać również nietypowe dźwięki i wibracje. Głośna, nieregularna praca, szum, stukot, zgrzytanie czy wyraźne drgania dochodzące spod maski, zwłaszcza gdy wentylator się kręci, mogą świadczyć o uszkodzeniu łożysk silnika wentylatora, pękniętych lub wygiętych łopatkach, a nawet o poluzowaniu mocowania całego zespołu. Takie uszkodzenia mechaniczne mogą prowadzić do dalszych problemów, a w skrajnych przypadkach nawet do zablokowania wentylatora.

Co psuje się najczęściej? Analiza typowych przyczyn usterek wentylatora

Z mojego doświadczenia wynika, że wentylator chłodnicy, jak każdy element mechaniczny i elektryczny, jest narażony na różnego rodzaju usterki. Poniżej przedstawię najczęstsze przyczyny, z którymi spotykam się w warsztacie.

Problemy z elektryką: spalony silnik, bezpiecznik czy przekaźnik?

• Spalenie lub zatarcie silnika elektrycznego: To jedna z najczęstszych przyczyn. Silnik wentylatora, zwłaszcza w starszych autach, może ulec przegrzaniu lub zatarciu łożysk, co prowadzi do jego unieruchomienia.
• Przepalony bezpiecznik: Wentylator pobiera duży prąd, więc jest chroniony bezpiecznikiem. Jego przepalenie to często pierwszy element do sprawdzenia. Może być spowodowane zwarciem w silniku wentylatora lub innym elemencie obwodu.
• Uszkodzenie przekaźnika: Przekaźnik to swego rodzaju "łącznik" w obwodzie elektrycznym wentylatora, sterowany przez ECU. Jego awaria uniemożliwia dopływ prądu do wentylatora, nawet jeśli silnik i bezpiecznik są sprawne.

Fałszywy alarm: jak uszkodzony czujnik temperatury wprowadza chaos?

Uszkodzony czujnik temperatury płynu chłodniczego może być prawdziwym źródłem chaosu w układzie chłodzenia. Jeśli czujnik podaje błędne odczyty do sterownika silnika (ECU), ten może nieprawidłowo interpretować aktualną temperaturę. Skutkuje to tym, że wentylator może włączać się w niewłaściwym momencie (np. zbyt późno lub zbyt wcześnie), pracować bez przerwy, lub co gorsza nie włączać się wcale, mimo że silnik się przegrzewa. To klasyczny przykład, gdzie problem nie leży w samym wentylatorze, a w elemencie sterującym.

Mechaniczne zużycie: od awarii sprzęgła wiskotycznego po pęknięte śmigła

• Usterka sprzęgła wiskotycznego (w napędzie mechanicznym): W wentylatorach mechanicznych, sprzęgło wiskotyczne może ulec awarii, najczęściej poprzez wyciek oleju silikonowego. Skutkuje to tym, że wentylator nie "zasprzęgla się" prawidłowo i nie osiąga wystarczającej prędkości obrotowej, co prowadzi do niedostatecznego chłodzenia.
• Uszkodzenia mechaniczne samego wentylatora: Pęknięte lub wygięte łopatki wentylatora (np. w wyniku uderzenia kamieniem lub gałęzią) mogą zaburzyć jego wyważenie, powodując hałas, wibracje i zmniejszoną wydajność. Uszkodzona obudowa również może wpływać na jego pracę.

Przetarte przewody i korozja ukryty wróg układu sterowania

Niewidoczne na pierwszy rzut oka, ale równie groźne, są problemy z instalacją elektryczną. Przetarte przewody, zwłaszcza te prowadzące do wentylatora, czujnika temperatury czy przekaźnika, mogą powodować przerwy w obwodzie lub zwarcia. Podobnie, korozja na stykach złączy elektrycznych może znacząco zwiększyć opór, zakłócając przepływ prądu i uniemożliwiając prawidłową pracę wentylatora. Warto regularnie kontrolować stan tych elementów, zwłaszcza w starszych pojazdach.

Czy można jeździć z uszkodzonym wentylatorem? Konsekwencje i pierwsza pomoc

Odpowiedź na pytanie, czy można jeździć z uszkodzonym wentylatorem, jest krótka i stanowcza: nie, absolutnie nie powinno się tego robić. Ignorowanie problemu z wentylatorem to proszenie się o bardzo poważne kłopoty.

Jakie ryzyko niesie za sobą ignorowanie awarii? Od uszczelki pod głowicą po zatarcie silnika

Ignorowanie awarii wentylatora chłodnicy to jedno z największych zaniedbań, jakich może dopuścić się kierowca. Konsekwencje przegrzania silnika są niezwykle poważne i niemal zawsze wiążą się z bardzo wysokimi kosztami naprawy. Najczęstsze uszkodzenia to: uszkodzenie uszczelki pod głowicą, co prowadzi do mieszania się płynu chłodniczego z olejem lub wydostawania się spalin do układu chłodzenia. Dalej, może dojść do pęknięcia głowicy silnika, co często oznacza konieczność jej wymiany lub kosztownej regeneracji. W skrajnych przypadkach, długotrwałe przegrzewanie może doprowadzić do zatarcia silnika, co w praktyce oznacza jego całkowite zniszczenie i konieczność wymiany całej jednostki napędowej. To są scenariusze, których każdy rozsądny kierowca powinien unikać za wszelką cenę.

Domowa diagnostyka: jak sprawdzić wentylator "na krótko"?

1. Zlokalizuj wtyczkę wentylatora: Zazwyczaj znajduje się ona bezpośrednio przy silniku wentylatora.
2. Odłącz wtyczkę: Upewnij się, że silnik jest wyłączony, a kluczyki wyjęte ze stacyjki.
3. Przygotuj przewody: Potrzebne będą dwa krótkie przewody z izolacją i najlepiej z bezpiecznikiem.
4. Podłącz do akumulatora: Ostrożnie podłącz jeden przewód do plusa akumulatora, a drugi do minusa.
5. Podłącz do wentylatora: Delikatnie dotknij końcówkami przewodów do pinów we wtyczce wentylatora (zazwyczaj są dwa grubsze piny). Jeśli wentylator jest sprawny, powinien zacząć pracować. Jeśli nie, problem leży w jego silniku.

Pamiętaj, że to tylko podstawowa diagnostyka. Nie rozwiązuje ona problemu z czujnikami czy sterowaniem, ale pozwala wykluczyć awarię samego silnika wentylatora.

Przeczytaj również: Koszt wymiany sprzęgła: Od 1000 do 7000 zł. Jak nie przepłacić?

Co robić w sytuacji awaryjnej, aby bezpiecznie dotrzeć do warsztatu?

Jeśli wentylator odmówi posłuszeństwa w trasie, a Ty nie masz możliwości natychmiastowej naprawy, oto kilka porad, jak bezpiecznie dotrzeć do najbliższego warsztatu, minimalizując ryzyko uszkodzenia silnika:

• Monitoruj temperaturę: Nieustannie obserwuj wskaźnik temperatury na desce rozdzielczej. Jeśli zacznie zbliżać się do czerwonego pola, natychmiast zatrzymaj się i wyłącz silnik na kilka minut, aby ostygł.
• Włącz ogrzewanie na maksimum: To może brzmieć paradoksalnie, ale włączenie ogrzewania kabiny na maksymalną moc i otwarcie okien pozwoli na odprowadzenie części ciepła z układu chłodzenia do wnętrza samochodu, działając jak dodatkowa, mała chłodnica.
• Unikaj korków i wolnej jazdy: Staraj się jechać płynnie, z umiarkowaną prędkością. Pęd powietrza podczas jazdy będzie pomagał w chłodzeniu. Unikaj postojów i jazdy w korku za wszelką cenę.
• Zmniejsz obciążenie silnika: Wyłącz klimatyzację, radio i inne zbędne odbiorniki prądu. Staraj się jechać na niższych obrotach, aby silnik generował mniej ciepła.
• Sprawdź poziom płynu chłodniczego: Upewnij się, że poziom płynu jest prawidłowy. Jeśli jest niski, uzupełnij go, ale nigdy nie otwieraj gorącego układu chłodzenia!
