C-360: Regulacja sprzęgła zrób to sam i uniknij awarii!

Prawidłowa regulacja sprzęgła w Ursusie C-360 to nie tylko kwestia komfortu pracy, ale przede wszystkim trwałości całego układu napędowego. W moim doświadczeniu, zaniedbanie tej czynności często prowadzi do kosztownych awarii i przestojów. Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak samodzielnie i precyzyjnie ustawić sprzęgło w Twoim ciągniku, zapewniając mu długie i bezawaryjne działanie.

Prawidłowe ustawienie sprzęgła w C-360 to podstawa długiej pracy

Ursus C-360, podobnie jak wiele innych ciągników rolniczych, wykorzystuje dwustopniowe sprzęgło cierne, suche. Jest to rozwiązanie, które pozwala na niezależne sterowanie napędem jezdnym oraz wałkiem odbioru mocy (WOM). Kiedy wciskasz pedał sprzęgła po raz pierwszy, do pewnego momentu, rozłączasz jedynie napęd jezdny to jest pierwszy stopień sprzęgła. Umożliwia to płynną zmianę biegów. Dalsze, głębsze wciśnięcie pedału, aż do oporu, powoduje rozłączenie drugiego stopnia sprzęgła, odpowiedzialnego za wałek odbioru mocy. To kluczowe dla bezpiecznego załączania i wyłączania maszyn współpracujących z WOM, takich jak kosiarki czy prasy.

Z mojego doświadczenia wiem, że sprzęgło w C-360 potrafi być bardzo wytrzymałe, ale tylko wtedy, gdy jest prawidłowo ustawione. Warto zwracać uwagę na sygnały, które wysyła nam ciągnik:

• "Ślizganie się" sprzęgła: Objawia się spadkiem mocy pod obciążeniem, mimo wzrostu obrotów silnika. Ciągnik nie przyspiesza tak, jak powinien, a w kabinie może pojawić się charakterystyczny zapach spalenizny. To często znak braku luzu na pedale lub zużycia tarczy.
• "Ciągnięcie" sprzęgła: Gdy mimo wciśniętego pedału sprzęgła biegi wchodzą z trudem, a nawet zgrzytają, mamy do czynienia z "ciągnięciem". Oznacza to, że sprzęgło nie rozłącza się całkowicie, co utrudnia zmianę przełożeń i obciąża skrzynię biegów. Zazwyczaj jest to wynik zbyt dużego luzu na pedale lub nieprawidłowej regulacji I stopnia.
• Problemy z załączaniem lub rozłączaniem WOM: Jeśli masz trudności z płynnym załączeniem wałka odbioru mocy, maszyna szarpie, lub wręcz przeciwnie WOM nie rozłącza się całkowicie, to niemal pewny znak, że drugi stopień sprzęgła wymaga regulacji.

Zaniedbanie regulacji sprzęgła to prosta droga do poważniejszych problemów. Niewłaściwy luz może prowadzić do przyspieszonego zużycia tarczy sprzęgła, łożyska oporowego, a w skrajnych przypadkach nawet do uszkodzenia skrzyni biegów. W efekcie, zamiast prostej regulacji, czeka Cię kosztowna wymiana całego zestawu sprzęgłowego, co generuje niepotrzebne koszty eksploatacji i długie przestoje ciągnika. Dlatego tak ważne jest, aby reagować na pierwsze sygnały i regularnie kontrolować stan sprzęgła.

Przygotowanie do regulacji sprzęgła w C-360

Zanim przystąpisz do jakichkolwiek prac, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Precyzyjna regulacja wymaga odpowiedniego wyposażenia, które pozwoli Ci na dokładne ustawienie luzów. Z mojego warsztatu mogę polecić następujący zestaw:

• Zestaw kluczy płaskich, w szczególności klucz 13 mm (do śrub regulacyjnych na dźwigienkach) oraz klucz 17 mm (do kontrowania śrub).
• Szczelinomierz to absolutna podstawa do precyzyjnego pomiaru luzów. Jeśli nie masz szczelinomierza, możesz przygotować sobie przymiary o grubości 4 mm i 13 mm (np. odpowiednio docięte kawałki blachy lub grubego drutu), choć szczelinomierz jest zdecydowanie dokładniejszy.
• Latarka czołowa lub ręczna do oświetlenia wnętrza obudowy sprzęgła.
• Czyste szmatki.

Bezpieczeństwo to podstawa, zwłaszcza przy pracach z ciągnikiem. Zawsze pamiętaj o odpowiednim przygotowaniu stanowiska pracy:

1. Zaparkuj ciągnik na płaskim, stabilnym podłożu, z dala od ruchu.
2. Wyłącz silnik i wyjmij kluczyki ze stacyjki, aby zapobiec przypadkowemu uruchomieniu.
3. Zaciągnij hamulec ręczny, aby unieruchomić ciągnik.
4. Dla dodatkowego bezpieczeństwa, zabezpiecz koła klinami, zwłaszcza jeśli pracujesz na lekko pochyłym terenie.
5. Upewnij się, że masz wystarczająco dużo miejsca do pracy i dobre oświetlenie.

Regulację sprzęgła w Ursusie C-360 wykonuje się przez specjalne okienko rewizyjne, które znajduje się w dolnej części obudowy sprzęgła, po prawej stronie ciągnika (patrząc z pozycji operatora). Zazwyczaj jest ono zakryte niewielką, prostokątną blaszaną pokrywą, mocowaną na dwie lub trzy śruby. Po jej odkręceniu uzyskasz dostęp do mechanizmu sprzęgła, w tym do dźwigienek wyciskowych, które będziesz regulować.

Regulacja sprzęgła w C-360 krok po kroku

Pamiętaj, że precyzja jest kluczem do sukcesu. Wykonuj każdy krok starannie i nie spiesz się. Zaczynamy od luzu na pedale, bo to podstawa.

1. Sprawdzenie i regulacja luzu na pedale sprzęgła:
   1. Zlokalizuj pedał sprzęgła w kabinie.
   2. Zmierz luz jałowy pedału, czyli odległość, o jaką można wcisnąć pedał, zanim poczujesz opór. Pomiar wykonaj na końcu pedału.
   3. Prawidłowa wartość luzu powinna wynosić od 20 do 25 mm.
   4. Jeśli luz jest nieprawidłowy, zlokalizuj śrubę zderzakową pedału sprzęgła (zazwyczaj znajduje się ona w okolicy mocowania pedału do podłogi lub ramy).
   5. Odkręć nakrętkę kontrującą i wyreguluj śrubą zderzakową, aż uzyskasz pożądany luz.
   6. Po ustawieniu luzu, dokręć nakrętkę kontrującą. Ten krok jest fundamentalny, ponieważ wpływa na pracę obu stopni sprzęgła.
2. Regulacja I stopnia sprzęgła (napęd jezdny):
   1. Otwórz okienko rewizyjne w obudowie sprzęgła.
   2. Obracaj wałem korbowym (np. kluczem za koło pasowe lub kręcąc kołem zamachowym przez otwór w obudowie), aż jedna z trzech dźwigienek wyciskowych (tzw. łapek) znajdzie się w dogodnej pozycji do regulacji.
   3. Każda dźwigienka ma śrubę regulacyjną z nakrętką kontrującą. Odkręć nakrętkę kontrującą na wybranej dźwigience.
   4. Wsuń szczelinomierz o grubości 4 mm między łożysko wyciskowe a końcówkę dźwigienki.
   5. Wyreguluj śrubą, aż szczelinomierz będzie swobodnie przechodził, ale bez nadmiernego luzu.
   6. Dokręć nakrętkę kontrującą, jednocześnie pilnując, aby ustawienie się nie zmieniło.
   7. Powtórz te same czynności dla pozostałych dwóch dźwigienek, obracając wałem korbowym, aby każda z nich znalazła się w dogodnej pozycji. Bardzo ważne jest, aby wszystkie trzy dźwigienki były ustawione identycznie. Nierówna regulacja spowoduje szarpanie i szybsze zużycie.

Precyzyjne ustawienie luzu 4 mm między łożyskiem wyciskowym a dźwigienkami I stopnia jest absolutnie kluczowe. Ten luz zapewnia, że sprzęgło jest w pełni rozłączane, gdy wciskasz pedał do pierwszego stopnia, jednocześnie zapobiegając jego ślizganiu się, gdy pedał jest zwolniony. Użyj szczelinomierza, aby mieć pewność, że pomiar jest dokładny. Pamiętaj, że szczelinomierz powinien wchodzić z lekkim oporem, ale bez zacinania się.

3. Regulacja II stopnia sprzęgła (WOM):
   1. Po wyregulowaniu I stopnia, przejdź do regulacji II stopnia. Te dźwigienki znajdują się głębiej w obudowie sprzęgła.
   2. Ponownie obracaj wałem korbowym, aby uzyskać dostęp do śrub regulacyjnych dźwigienek II stopnia.
   3. Odkręć nakrętkę kontrującą na jednej z dźwigienek.
   4. W tym przypadku regulujemy skok jałowy dźwigienek. Wciśnij pedał sprzęgła do oporu (drugi stopień).
   5. Za pomocą szczelinomierza lub przymiaru o grubości 13 mm sprawdź luz między końcówką dźwigienki II stopnia a tarczą dociskową II stopnia (lub innym punktem odniesienia, zgodnie z instrukcją serwisową dla Twojego modelu).
   6. Wyreguluj śrubą, aż uzyskasz 13 mm skoku jałowego.
   7. Dokręć nakrętkę kontrującą.
   8. Powtórz dla pozostałych dwóch dźwigienek II stopnia, dbając o ich identyczne ustawienie.

Ustawienie skoku jałowego dźwigienek II stopnia na 13 mm gwarantuje prawidłowe załączanie i rozłączanie wałka odbioru mocy. Zbyt mały luz może powodować, że WOM będzie "ciągnął", nawet po wciśnięciu pedału do oporu, natomiast zbyt duży luz utrudni jego załączenie. To jest element, który często jest pomijany, a ma ogromne znaczenie dla efektywności pracy z maszynami napędzanymi WOM.

4. Weryfikacja i testy po regulacji:
   1. Po zakończeniu regulacji wszystkich dźwigienek i luzu na pedale, zamknij okienko rewizyjne.
   2. Uruchom silnik ciągnika.
   3. Ponownie sprawdź luz na pedale sprzęgła upewnij się, że nadal wynosi 20-25 mm.
   4. Wciśnij pedał sprzęgła do pierwszego stopnia i spróbuj włączyć bieg (np. jedynkę). Bieg powinien wchodzić płynnie, bez zgrzytów.
   5. Wciśnij pedał do oporu (drugi stopień) i spróbuj załączyć wałek odbioru mocy. WOM powinien załączyć się płynnie i bez szarpnięć.
   6. Wyłącz WOM i zwolnij pedał sprzęgła. Upewnij się, że WOM jest całkowicie rozłączony.
   7. Wykonaj krótką jazdę testową z obciążeniem, aby upewnić się, że sprzęgło nie ślizga się i działa prawidłowo.

Rozwiązywanie typowych problemów ze sprzęgłem C-360

Nawet po regulacji mogą pojawić się pewne problemy, zwłaszcza jeśli sprzęgło jest już mocno zużyte. Z mojego doświadczenia wynika, że większość z nich można zdiagnozować i rozwiązać, znając podstawowe przyczyny.

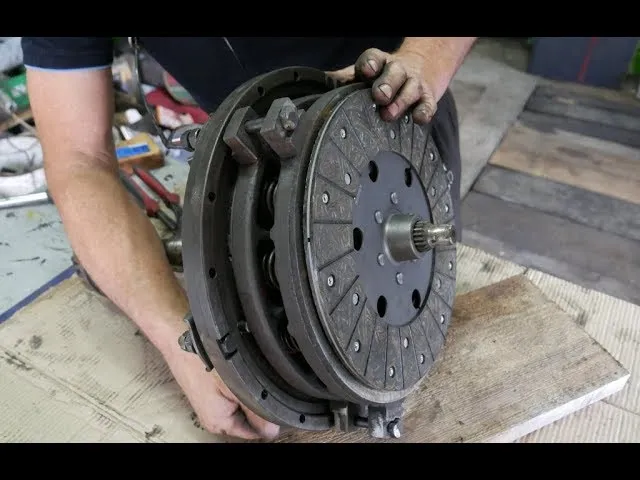

Jeśli sprzęgło nadal "ślizga się" pod obciążeniem, pomimo prawidłowej regulacji luzu na pedale (20-25 mm), najprawdopodobniej problem leży w zużytej tarczy sprzęgła. Tarcza mogła się spalić lub jej okładziny są już zbyt cienkie, aby zapewnić odpowiednie tarcie. W takim przypadku sama regulacja nie wystarczy i konieczna będzie wymiana tarczy lub całego zestawu sprzęgłowego. Czasami przyczyną może być również zaolejenie tarczy, co wymaga usunięcia wycieku i wymiany tarczy.

Kiedy sprzęgło "ciągnie", czyli biegi wchodzą z trudem lub zgrzytają, najczęstszą przyczyną jest zbyt duży luz na pedale sprzęgła lub nieprawidłowo ustawiony I stopień. Upewnij się, że luz na pedale wynosi dokładnie 20-25 mm. Następnie skontroluj, czy wszystkie trzy dźwigienki I stopnia są ustawione na 4 mm luzu i czy ich ustawienie jest zsynchronizowane. Jeśli jedna z łapek jest ustawiona inaczej niż pozostałe, sprzęgło nie będzie rozłączać się równomiernie, co spowoduje "ciągnięcie".

Problemy z załączaniem lub rozłączaniem wałka odbioru mocy (WOM) niemal zawsze wskazują na nieprawidłowo ustawiony II stopień sprzęgła. Upewnij się, że skok jałowy dźwigienek II stopnia wynosi 13 mm. Jeśli jest zbyt mały, WOM może nie rozłączać się całkowicie, a jeśli zbyt duży, może być trudny do załączenia. Dokładna regulacja tych dźwigienek, z zachowaniem synchronizacji, jest kluczowa dla płynnej pracy WOM.

Nierówna praca pedału sprzęgła, czyli uczucie, że pedał "szarpie" lub stawia zmienny opór podczas wciskania, jest niemal zawsze objawem braku synchronizacji ustawienia wszystkich trzech dźwigienek wyciskowych (zarówno I, jak i II stopnia). Jeśli jedna z łapek jest wyżej lub niżej niż pozostałe, łożysko wyciskowe będzie naciskać na nie nierównomiernie. Aby to naprawić, konieczne jest ponowne, bardzo precyzyjne ustawienie wszystkich dźwigienek, upewniając się, że każdy pomiar jest identyczny dla każdej z nich.

Przeczytaj również: Jak umyć chłodnicę w motocyklu bez uszkodzeń? Pełny poradnik!

Kiedy regulacja to za mało? Wymiana sprzęgła w C-360

• Uporczywe ślizganie się sprzęgła, mimo wielokrotnych prób prawidłowej regulacji luzu na pedale i dźwigienkach. To najczęściej znak, że okładziny cierne tarczy są już zbyt zużyte lub spalone.
• Charakterystyczny zapach spalenizny, który utrzymuje się podczas pracy ciągnika, szczególnie pod obciążeniem. To sygnał przegrzewania się okładzin.
• Bardzo twardy pedał sprzęgła, wymagający dużej siły do wciśnięcia, co może świadczyć o zużyciu docisku lub łożyska oporowego.
• Brak możliwości załączenia napędu (ciągnik nie jedzie) lub wałka odbioru mocy, mimo że silnik pracuje, a biegi są włączone.
• Szarpanie podczas ruszania, nawet przy delikatnym puszczaniu sprzęgła, co może wskazywać na uszkodzenie sprężyn w tarczy sprzęgła.

• Unikaj "jazdy na sprzęgle": Nie trzymaj stopy na pedale sprzęgła podczas jazdy, nawet jeśli jest lekko wciśnięty. To powoduje niepotrzebne tarcie i zużycie łożyska oporowego oraz tarczy.
• Prawidłowa zmiana biegów: Zawsze wciskaj pedał sprzęgła do końca (do pierwszego stopnia) przed zmianą biegu, aby zapewnić pełne rozłączenie napędu. Unikaj szarpania i gwałtownych zmian.
• Delikatne ruszanie: Ruszaj płynnie, stopniowo puszczając pedał sprzęgła i dodając gazu. Gwałtowne ruszanie pod dużym obciążeniem znacząco przyspiesza zużycie.
• Regularne kontrole i regulacje: Sprawdzaj luz na pedale sprzęgła co najmniej raz na sezon lub po każdej intensywnej pracy. Jeśli zauważysz jakiekolwiek niepokojące objawy, nie zwlekaj z regulacją.
• Używaj odpowiedniego biegu: Dobieraj bieg adekwatnie do obciążenia i warunków pracy. Zbyt wysoki bieg przy dużym obciążeniu wymusza na sprzęgle większą pracę, prowadząc do jego ślizgania.
