Zlokalizowanie sterownika silnika, znanego również jako ECU (Engine Control Unit) lub DME (Digital Motor Electronics), w BMW E46 to często pierwszy i kluczowy krok w diagnozowaniu i rozwiązywaniu wielu problemów z samochodem. Niezależnie od tego, czy borykasz się z usterką silnika, potrzebujesz przeprowadzić diagnostykę, czy planujesz wymianę podzespołu, precyzyjne określenie jego miejsca montażu jest niezbędne. W tym artykule, bazując na moim doświadczeniu, dokładnie wskażę, gdzie należy szukać sterownika w Twoim E46, uwzględniając różnice wynikające z wersji silnikowej i rocznika.
Sterownik silnika (ECU/DME) w BMW E46 znajduje się w dwóch głównych miejscach sprawdź, gdzie szukać w Twoim modelu.
- Lokalizacja sterownika silnika w BMW E46 zależy od wersji silnikowej i rocznika pojazdu.
- Główne miejsca to: czarna skrzynka (E-box) w komorze silnika (często diesle M47, M57) lub za schowkiem pasażera w kabinie (często benzynowe M52, M54).
- Typowe objawy uszkodzenia ECU to nierówna praca silnika, problemy z odpalaniem, utrata mocy, tryb awaryjny czy brak komunikacji diagnostycznej.
- Wymiana sterownika na używany nie jest prostym procesem "plug and play" ze względu na sparowanie z immobilizerem (EWS).
- Konieczna jest synchronizacja EWS-DME lub zakup całego zestawu startowego, co generuje dodatkowe koszty.
- Alternatywą dla drogiego nowego sterownika jest regeneracja uszkodzonego ECU, której koszt waha się zazwyczaj od 500 do 1200 zł.
Gdzie znajdziesz sterownik silnika w BMW E46? Dwie główne lokalizacje
W BMW E46 sterownik silnika (ECU/DME) może znajdować się w jednym z dwóch głównych miejsc. To, gdzie dokładnie go znajdziesz, zależy przede wszystkim od wersji silnikowej Twojego samochodu oraz jego rocznika. Kluczowe jest, abyś wiedział, gdzie szukać, zanim zaczniesz rozbierać pół samochodu.

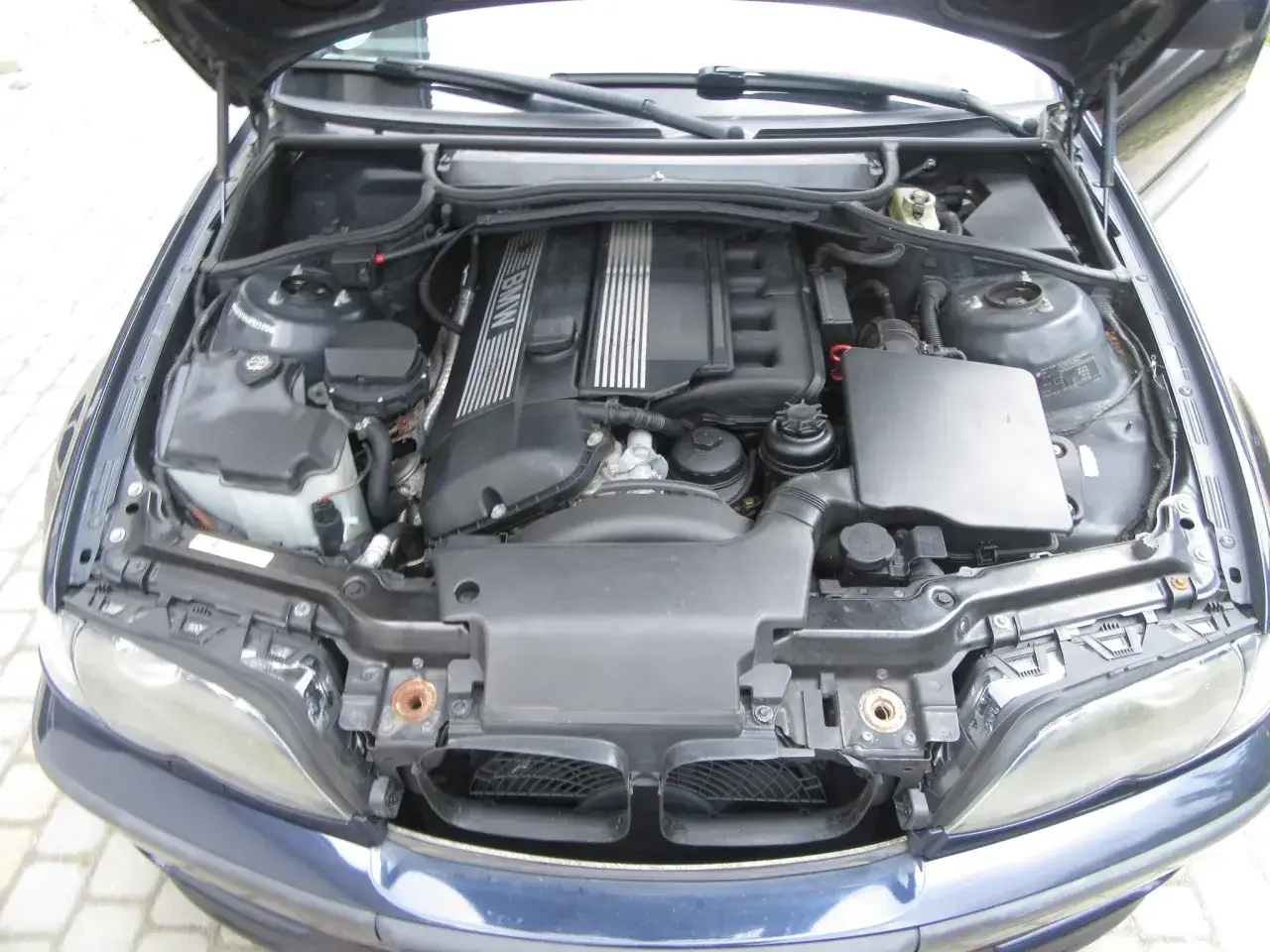

Miejsce nr 1: Czarna skrzynka w komorze silnika najczęstszy adres ECU
Najczęściej sterownik silnika w BMW E46 jest umieszczony po stronie kierowcy, na podszybiu, wewnątrz charakterystycznej czarnej, plastikowej skrzynki, którą BMW nazywa E-boxem. To rozwiązanie jest typowe dla wielu modeli, zwłaszcza tych wyposażonych w silniki diesla, takie jak popularne M47 i M57 (np. w 320d, 330d). Czasami znajdziesz go tam również w niektórych wersjach benzynowych. Skrzynka ta jest zaprojektowana tak, aby chronić elektronikę przed wilgocią i wysokimi temperaturami, ale z czasem może stać się źródłem problemów, jeśli uszczelki zawiodą.
Miejsce nr 2: Ukryty za schowkiem pasażera kiedy warto tam zajrzeć?
Druga, równie często spotykana lokalizacja sterownika to wnętrze kabiny, a konkretnie za schowkiem pasażera. Aby się do niego dostać, musisz zdemontować schowek. Ta lokalizacja jest charakterystyczna głównie dla modeli z silnikami benzynowymi, takimi jak M52 i M54 (np. w 318i, 325i, 330i). Umieszczenie sterownika w kabinie ma swoje zalety, takie jak lepsza ochrona przed ekstremalnymi warunkami panującymi pod maską, ale wymaga nieco więcej pracy przy demontażu elementów wnętrza.
Dlaczego lokalizacja sterownika w E46 nie zawsze jest taka sama?
Lokalizacja sterownika silnika w BMW E46 nie jest jednolita, ponieważ BMW stosowało różne rozwiązania w zależności od generacji silników i specyfiki danego modelu. Z moich obserwacji wynika, że głównym czynnikiem jest rodzaj paliwa i generacja jednostki napędowej. Silniki Diesla, takie jak M47 i M57, zazwyczaj mają sterownik w komorze silnika, w skrzynce E-box. Z kolei w przypadku silników benzynowych, zwłaszcza tych starszych generacji (M52, M54), częściej spotykamy sterownik ukryty za schowkiem pasażera. Nowsze benzynowe jednostki również bywają umieszczane w E-boxie. Ta różnorodność wymusza na nas zawsze dokładne sprawdzenie obu miejsc, zanim przystąpimy do pracy.
Jak krok po kroku uzyskać dostęp do sterownika silnika w E46
Skoro już wiesz, gdzie szukać sterownika, czas przejść do praktyki. Przedstawiam Ci instrukcje, które pomogą Ci bezpiecznie i skutecznie uzyskać dostęp do sterownika, niezależnie od jego lokalizacji. Pamiętaj, aby zawsze odłączyć akumulator przed rozpoczęciem prac z elektroniką.
Instrukcja dla lokalizacji w komorze silnika (podszybie)
- Przygotowanie: Upewnij się, że silnik jest zimny. Odłącz klemę ujemną akumulatora, aby uniknąć przypadkowego zwarcia.
- Lokalizacja E-boxa: Otwórz maskę. Czarna plastikowa skrzynka (E-box) znajduje się po stronie kierowcy, na podszybiu, blisko szyby.
- Demontaż pokrywy: Zazwyczaj pokrywa E-boxa jest mocowana na kilka śrub typu Torx (np. T20 lub T25) lub zatrzaski. Odkręć je lub odepnij.
- Usunięcie uszczelki: Delikatnie podważ i zdejmij uszczelkę wokół pokrywy, jeśli taka występuje.
- Dostęp do sterowników: Po zdjęciu pokrywy zobaczysz moduły elektroniczne. Sterownik silnika (ECU/DME) będzie jednym z większych modułów, często oznaczonym numerami BMW.
- Odłączenie wtyczek: Przed wyjęciem sterownika, musisz odpiąć wszystkie wtyczki. Zazwyczaj mają one zabezpieczenia lub dźwignie, które ułatwiają demontaż. Zrób to ostrożnie, aby nie uszkodzić pinów.
- Demontaż sterownika: Sterownik jest zazwyczaj mocowany na kilka śrub lub zatrzaski. Odkręć je i ostrożnie wyjmij moduł.

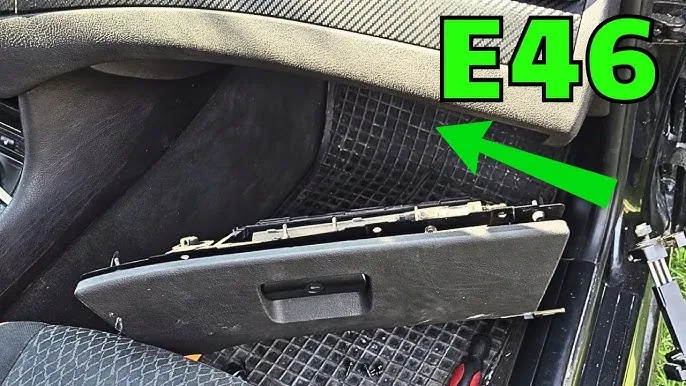

Instrukcja dla lokalizacji w kabinie (za schowkiem)
- Przygotowanie: Podobnie jak w przypadku komory silnika, odłącz klemę ujemną akumulatora.
- Opróżnienie schowka: Opróżnij schowek pasażera ze wszystkich przedmiotów.
- Demontaż schowka: Schowek jest mocowany na kilka śrub (zazwyczaj krzyżakowych lub Torx) znajdziesz je na jego obwodzie, wewnątrz oraz na spodzie. Odkręć wszystkie widoczne śruby.
- Odłączenie oświetlenia/amortyzatora: Po odkręceniu śrub, delikatnie wysuń schowek. Prawdopodobnie będziesz musiał odpiąć przewód od oświetlenia schowka oraz ewentualnie mały amortyzator, który spowalnia jego otwieranie.
- Dostęp do sterownika: Po usunięciu schowka, za nim ukaże się przestrzeń, w której powinien znajdować się sterownik silnika. Może być on dodatkowo osłonięty plastikową obudową lub matą wygłuszającą.
- Odłączenie wtyczek i demontaż: Podobnie jak w przypadku E-boxa, ostrożnie odepnij wszystkie wtyczki i odkręć śruby mocujące sterownik, a następnie go wyjmij.
Narzędzia, które będą Ci potrzebne przygotuj się do pracy
- Zestaw kluczy Torx: Niezbędny do odkręcenia śrub mocujących pokrywę E-boxa lub inne elementy.
- Zestaw śrubokrętów: Krzyżakowy i płaski, przydatne do demontażu schowka i innych drobnych elementów.
- Klucz nasadowy (np. 10 mm): Do odłączenia klemy akumulatora.
- Mały płaski śrubokręt lub plastikowe narzędzie do podważania: Do delikatnego podważania zatrzasków i uszczelek, aby nie uszkodzić plastików.
- Latarka czołowa: Ułatwi pracę w trudno dostępnych i słabo oświetlonych miejscach.
Objawy uszkodzonego sterownika silnika (ECU) w BMW E46
Zlokalizowanie sterownika to jedno, ale równie ważne jest zrozumienie, dlaczego w ogóle musisz się do niego dobierać. Zazwyczaj jest to spowodowane problemami z samochodem, które wskazują na potencjalne uszkodzenie ECU. Jako Antoni Kowalski, widziałem już wiele przypadków, gdzie te objawy były jasnym sygnałem, że sterownik woła o pomoc.
Falujące obroty i problemy z odpalaniem pierwsze sygnały ostrzegawcze
Jednym z najczęstszych sygnałów, że coś jest nie tak ze sterownikiem, jest nierówna praca silnika. Może objawiać się to falowaniem obrotów na biegu jałowym, szarpaniem podczas jazdy, a nawet nagłym gaśnięciem silnika w trakcie postoju lub jazdy. Jeśli masz problemy z uruchomieniem silnika brakuje reakcji na kluczyk, silnik kręci, ale nie odpala, lub odpala i natychmiast gaśnie to również mocny sygnał, że ECU może być uszkodzone.
Utrata mocy i tryb awaryjny kiedy ECU woła o pomoc?

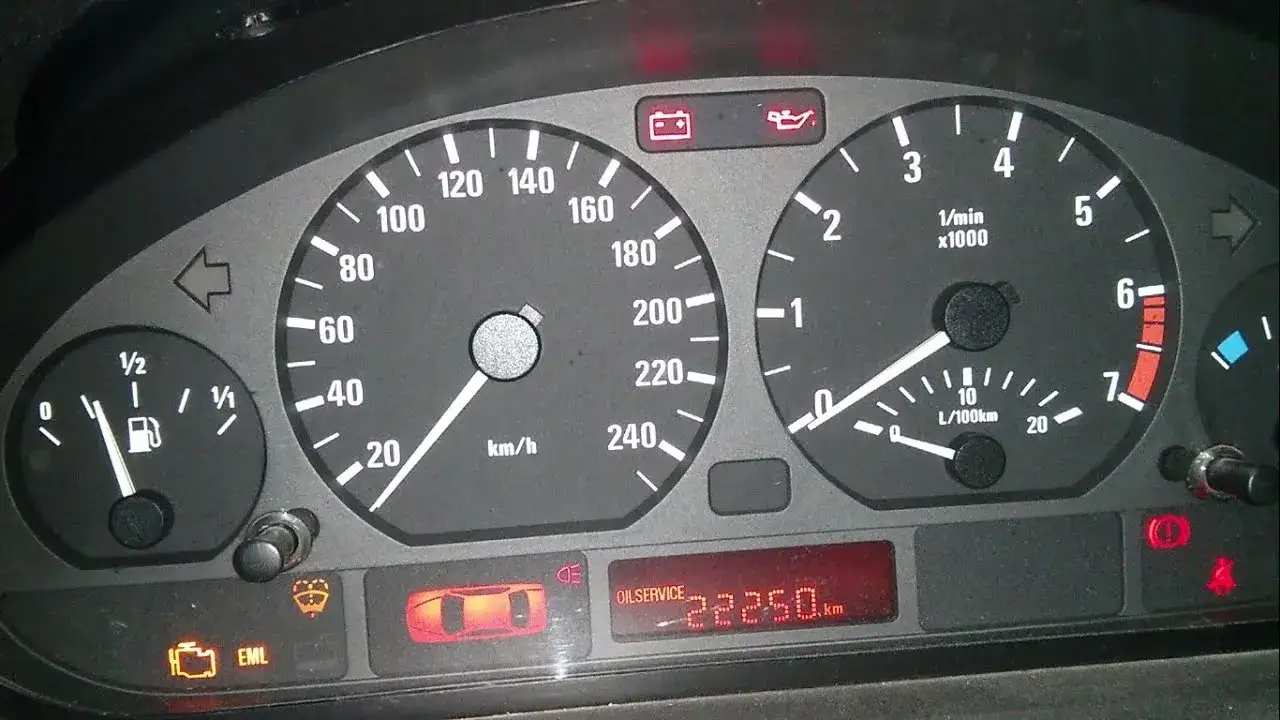

Kolejnym, bardzo wyraźnym objawem jest nagła utrata mocy. Samochód staje się ospały, nie reaguje na pedał gazu tak, jak powinien, a jego osiągi drastycznie spadają. Często towarzyszy temu wejście silnika w tzw. tryb awaryjny (limp mode), co jest zabezpieczeniem mającym chronić jednostkę napędową przed dalszymi uszkodzeniami. Niemal zawsze w takiej sytuacji na desce rozdzielczej zaświeci się kontrolka "check engine", sygnalizując ogólny problem z układem sterowania silnikiem.
Brak komunikacji podczas diagnostyki ostateczne potwierdzenie problemu?
Jeśli podłączysz samochód pod komputer diagnostyczny, a ten nie jest w stanie nawiązać komunikacji ze sterownikiem silnika, to jest to niemal ostateczne potwierdzenie, że problem leży w ECU. Brak komunikacji oznacza, że sterownik nie odpowiada lub jest całkowicie martwy. Inne, bardziej specyficzne objawy, to problemy z pracą pojedynczych cylindrów, takie jak brak iskry na świecy lub brak sterowania wtryskiwaczem, co prowadzi do wypadania zapłonów i bardzo nierównej pracy silnika. W takich przypadkach często winowajcą jest uszkodzony obwód w sterowniku odpowiedzialny za dany cylinder.
Przeczytaj również: Gdzie jest czujnik temperatury w BMW E90? Diagnostyka i wymiana
Co dalej po zlokalizowaniu sterownika? Naprawa, wymiana i synchronizacja EWS
Po zlokalizowaniu i ewentualnym demontażu sterownika silnika, stajesz przed dylematem: naprawiać, wymieniać na używany, czy kupować nowy? Każda z tych opcji ma swoje plusy i minusy, a także wiąże się z różnymi kosztami i wyzwaniami, zwłaszcza w kontekście immobilizera.
Naprawa sterownika: czy regeneracja ECU w E46 się opłaca?
Regeneracja, czyli naprawa uszkodzonego sterownika, to często najrozsądniejsza i najtańsza opcja. Specjalistyczne firmy potrafią zdiagnozować i usunąć usterki, takie jak zimne luty, uszkodzone tranzystory czy procesory. Koszt takiej usługi waha się zazwyczaj od 500 do 1200 zł, co jest znacznie niższe niż zakup nowego sterownika. Zaletą jest to, że otrzymujesz swój oryginalny sterownik z powrotem, co eliminuje problemy z synchronizacją immobilizera (EWS), ponieważ wszystkie dane pozostają nienaruszone. Zawsze polecam zacząć od tej opcji, jeśli tylko uszkodzenie nie jest zbyt poważne.
Wymiana na używany: pułapka zwana immobilizerem (EWS)
Kupno używanego sterownika to kusząca opcja ze względu na niską cenę (kilkaset złotych). Niestety, nie jest to proces "plug and play". W BMW E46 sterownik silnika (DME) jest sparowany z modułem immobilizera (EWS) oraz kluczykiem. Oznacza to, że po prostu podłączenie innego sterownika nie zadziała samochód nie odpali. Konieczna jest skomplikowana procedura synchronizacji EWS-DME, którą może wykonać tylko specjalista za pomocą odpowiedniego sprzętu diagnostycznego. Alternatywą jest zakup tzw. "zestawu startowego", czyli sterownika silnika, modułu EWS i transpondera z kluczyka pochodzących z jednego samochodu. Nawet wtedy mogą być potrzebne dodatkowe adaptacje. Koszty adaptacji mogą wynieść od kilkuset do nawet tysiąca złotych, co należy doliczyć do ceny używanego sterownika.
Zakup nowego sterownika kiedy jest to jedyne wyjście?
Zakup nowego sterownika bezpośrednio w ASO BMW to najdroższa opcja, często kosztująca kilka tysięcy złotych. Jest to rozwiązanie ostateczne, gdy regeneracja jest niemożliwa (np. z powodu rozległych uszkodzeń mechanicznych, zalania) lub gdy nie można znaleźć odpowiedniego używanego sterownika z możliwością adaptacji. Nowy sterownik jest fabrycznie czysty i wymaga programowania oraz kodowania pod konkretny samochód, co również wiąże się z dodatkowymi kosztami w autoryzowanym serwisie. Zazwyczaj decydujemy się na to tylko w skrajnych przypadkach, gdy inne, tańsze rozwiązania zawiodą.
