Silnik elektryczny: Jak energia elektryczna staje się ruchem? Kompletny przewodnik

Jeśli zastanawiasz się, w jaki sposób silnik elektryczny zamienia energię, to trafiłeś we właściwe miejsce. W tym artykule zagłębimy się w fascynujący świat elektromagnetyzmu, aby szczegółowo wyjaśnić, jak energia elektryczna staje się ruchem, odkrywając budowę, rodzaje i zastosowania tych niezwykle efektywnych urządzeń, które napędzają nasz świat.

Silnik elektryczny zamienia energię: Jak to działa?

U podstaw działania każdego silnika elektrycznego leży niezwykłe zjawisko fizyczne: indukcja elektromagnetyczna. To właśnie dzięki niej energia elektryczna, którą dostarczamy do urządzenia, jest efektywnie przekształcana w energię mechaniczną, czyli ruch obrotowy. Cały proces opiera się na prostym, lecz genialnym pomyśle: oddziaływaniu pól magnetycznych.

W praktyce dzieje się to tak, że prąd elektryczny przepływający przez uzwojenia w silniku generuje pole magnetyczne. To pole magnetyczne wchodzi w interakcję z innym polem magnetycznym tym, które jest wytwarzane przez magnesy stałe lub inne uzwojenia w ruchomej części silnika, zwanej wirnikiem. Wzajemne odpychanie i przyciąganie tych pól magnetycznych tworzy moment obrotowy, który wprawia wirnik w ciągły ruch. To właśnie ten ruch obrotowy jest energią mechaniczną, którą możemy wykorzystać do napędzania maszyn, pojazdów czy urządzeń domowych.

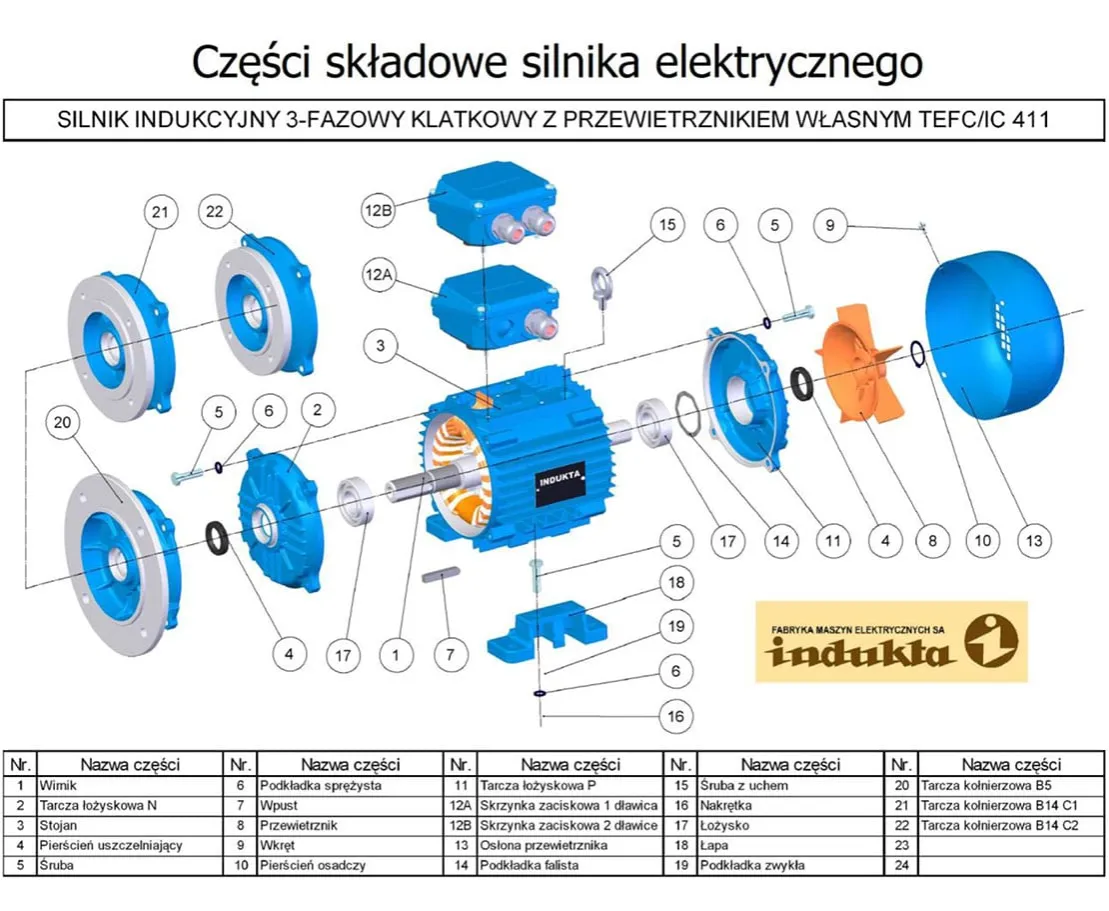

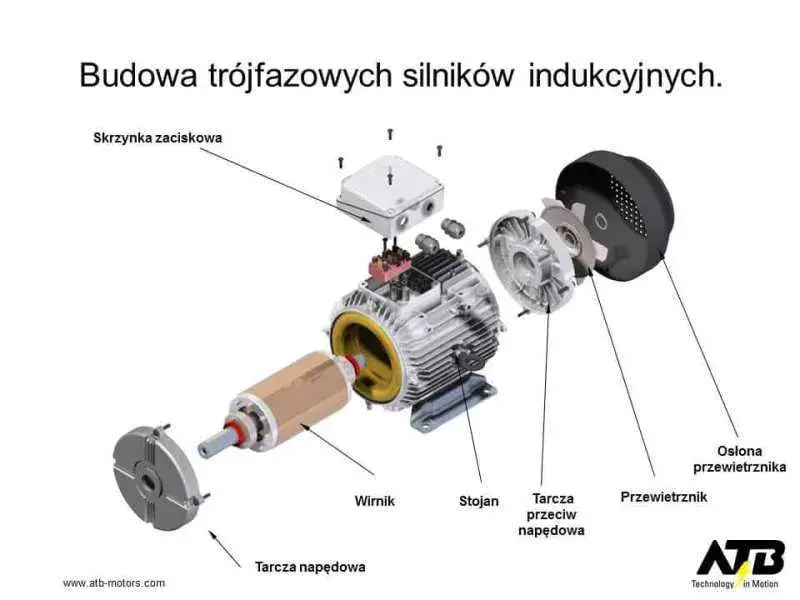

Anatomia silnika elektrycznego: Z czego się składa?

Aby zrozumieć, jak silnik elektryczny zamienia energię, warto przyjrzeć się jego budowie. Każdy silnik, niezależnie od typu, składa się z kilku kluczowych komponentów, które współpracują ze sobą, tworząc spójny i efektywny system. Od nieruchomego stojana, przez obracający się wirnik, aż po zaawansowane układy sterowania każdy element pełni swoją unikalną funkcję.

• Stojan (stator): To nieruchoma część silnika, która stanowi jego obudowę i ramę. W stojanie znajdują się uzwojenia (cewki) lub magnesy stałe, które generują stałe lub zmienne pole magnetyczne.
• Wirnik (rotor): Jest to ruchoma część silnika, osadzona na wale. Wirnik również zawiera uzwojenia lub magnesy, które oddziałują z polem magnetycznym stojana, powodując jego obrót.
• Uzwojenia: To zwoje drutu (najczęściej miedzianego), przez które przepływa prąd elektryczny. Ich odpowiednie rozmieszczenie i podłączenie jest kluczowe dla wytworzenia pola magnetycznego.
• Magnesy: W wielu silnikach, zwłaszcza tych o wysokiej sprawności, stosuje się magnesy stałe (często wykonane z metali ziem rzadkich), które tworzą silne i stabilne pole magnetyczne.
• Komutator i szczotki: Elementy te występują w silnikach prądu stałego (DC) szczotkowych. Komutator to pierścień z segmentami, który wraz ze szczotkami (grafitowymi elementami przewodzącymi prąd) odpowiada za zmianę kierunku prądu w uzwojeniach wirnika, co utrzymuje ciągły ruch obrotowy.

W nowoczesnych konstrukcjach, zwłaszcza w pojazdach elektrycznych, kluczową rolę odgrywa również falownik (inwerter). To elektroniczny mózg sterujący pracą silnika. Jego zadaniem jest zamiana prądu stałego z baterii na prąd przemienny o odpowiedniej częstotliwości i napięciu, co pozwala precyzyjnie kontrolować prędkość i moment obrotowy silnika. Dzięki falownikowi silniki elektryczne mogą pracować z optymalną efektywnością w szerokim zakresie obciążeń.

Różne typy silników elektrycznych i ich zastosowania

Świat silników elektrycznych jest niezwykle różnorodny, a każdy typ ma swoje specyficzne cechy i zastosowania. Wyróżniamy dwie główne kategorie: silniki prądu stałego (DC) i silniki prądu przemiennego (AC). Zrozumienie ich różnic pomaga docenić, jak wszechstronnie silnik elektryczny zamienia energię w zależności od potrzeb.

Silniki prądu stałego (DC) były pierwszymi praktycznymi silnikami elektrycznymi. Dzielą się na:

• Silniki szczotkowe: Wykorzystują komutator i szczotki do zmiany kierunku prądu w uzwojeniach wirnika. Są proste w budowie i tanie, ale szczotki zużywają się i wymagają konserwacji. Znajdują zastosowanie w wielu urządzeniach domowych, zabawkach czy narzędziach ręcznych.
• Silniki bezszczotkowe (BLDC): To bardziej zaawansowana konstrukcja, w której komutator mechaniczny został zastąpiony przez elektroniczny układ sterujący. Eliminacja szczotek oznacza większą trwałość, wyższą sprawność, cichszą pracę i brak iskrzenia. Silniki BLDC są niezwykle popularne w dronach, modelarstwie, a przede wszystkim w nowoczesnych pojazdach elektrycznych, gdzie ich precyzyjna kontrola i wysoka efektywność są kluczowe.

Silniki prądu przemiennego (AC) są dominującą siłą w przemyśle i współczesnej motoryzacji. Dzielą się na:

• Silniki asynchroniczne (indukcyjne): Charakteryzują się prostą i solidną konstrukcją, co przekłada się na niskie koszty produkcji i wysoką niezawodność. Ich wirnik "ślizga się" względem pola magnetycznego stojana, co oznacza, że jego prędkość obrotowa jest nieco niższa niż prędkość pola. Są to prawdziwe "konie robocze" przemysłu, napędzające pompy, wentylatory, przenośniki taśmowe i wiele innych maszyn. Co ciekawe, są również szeroko stosowane w pojazdach elektrycznych, np. przez Teslę w niektórych modelach, ze względu na brak konieczności użycia metali ziem rzadkich.
• Silniki synchroniczne: W tych silnikach wirnik obraca się z tą samą prędkością co pole magnetyczne stojana. Mogą wykorzystywać magnesy stałe (tzw. silniki synchroniczne z magnesami trwałymi - PSM) lub uzwojenia wzbudzenia. Silniki PSM oferują bardzo wysoką sprawność, dużą gęstość mocy i precyzyjną kontrolę, co czyni je idealnym wyborem dla zaawansowanych aplikacji, w tym w większości nowoczesnych samochodów elektrycznych dostępnych na polskim rynku.

Jak widać, wybór odpowiedniego typu silnika zależy od specyficznych wymagań aplikacji. Silniki BLDC i asynchroniczne, wraz z ich synchronicznymi odpowiednikami, są fundamentem rewolucji elektrycznej, dostarczając niezawodnej i efektywnej mocy tam, gdzie jest ona najbardziej potrzebna.

Sprawność silnika elektrycznego: Dlaczego jest lepsza niż spalinowego?

Jednym z najbardziej przekonujących argumentów za powszechnym stosowaniem silników elektrycznych jest ich niezwykle wysoka sprawność. To właśnie tutaj silnik elektryczny zamienia energię z imponującą efektywnością, znacznie przewyższającą tradycyjne silniki spalinowe. Moje doświadczenie pokazuje, że to kluczowy czynnik, który napędza transformację w wielu sektorach.

Sprawność silnika elektrycznego wynosi zazwyczaj od 85% do ponad 95%. Oznacza to, że zdecydowana większość dostarczonej energii elektrycznej jest faktycznie przekształcana w użyteczny ruch mechaniczny. Gdzie zatem ucieka pozostałe kilka procent? Głównie w postaci ciepła generowanego przez opór uzwojeń (straty Joule'a) oraz straty mechaniczne (tarcie) i magnetyczne.

Dla kontrastu, sprawność nowoczesnych silników spalinowych rzadko przekracza 40-45%. To oznacza, że ponad połowa energii zawartej w paliwie jest po prostu tracona, głównie w postaci ciepła wydzielanego podczas spalania i tarcia. Wyobraź sobie, że wlewasz do baku 10 litrów paliwa, a tylko 4 litry faktycznie napędzają samochód reszta rozprasza się w otoczeniu. To pokazuje ogromną różnicę w efektywności konwersji energii.

Co ta wysoka sprawność oznacza dla użytkownika i środowiska? Dla użytkownika to przede wszystkim niższe koszty eksploatacji, ponieważ mniej energii jest marnowane. Mniej energii do zakupu oznacza więcej pieniędzy w portfelu. Dla środowiska to z kolei mniejsza emisja dwutlenku węgla i innych zanieczyszczeń, zwłaszcza gdy energia elektryczna pochodzi ze źródeł odnawialnych. Wysoka efektywność silników elektrycznych jest zatem kluczowym elementem w dążeniu do zrównoważonego rozwoju i czystszej przyszłości.

Silnik elektryczny w akcji: Od domu po rewolucję na drogach

Silniki elektryczne są cichymi bohaterami naszej codzienności, wszechobecnymi w niemal każdym aspekcie życia. Od najprostszych urządzeń domowych po zaawansowane systemy przemysłowe i rewolucjonizujące transport pojazdy wszędzie tam silnik elektryczny zamienia energię, napędzając postęp.

Zacznijmy od domu. Pomyśl o blenderze, który miksuje Twoje smoothie, pralce wirującej ubrania, odkurzaczu sprzątającym podłogi czy suszarce do włosów. Każde z tych urządzeń zawiera niewielki, ale wydajny silnik elektryczny, który wykonuje swoją pracę niezawodnie i często niezauważalnie. To właśnie te małe silniki sprawiają, że nasze życie jest wygodniejsze i bardziej komfortowe.

Przechodząc do przemysłu, skala zastosowań rośnie wykładniczo. Silniki elektryczne są kręgosłupem każdej fabryki, napędzając linie produkcyjne, pompy, wentylatory, sprężarki, obrabiarki i roboty przemysłowe. Ich niezawodność, możliwość precyzyjnej kontroli i wysoka sprawność są kluczowe dla efektywności i konkurencyjności współczesnej produkcji. Bez nich współczesny przemysł po prostu by nie istniał.

Jednak to w motoryzacji silniki elektryczne wywołują prawdziwą rewolucję. Samochody elektryczne, które jeszcze niedawno były rzadkością, dziś stają się coraz bardziej powszechne. Na polskim rynku pojazdów elektrycznych najczęściej spotykamy dwa główne typy silników: synchroniczne z magnesami trwałymi (PSM) oraz asynchroniczne (indukcyjne). Silniki PSM, dzięki swojej wyższej sprawności i gęstości mocy, są preferowane w wielu modelach ze względu na lepsze osiągi i zasięg. Silniki asynchroniczne, choć nieco mniej efektywne, są tańsze w produkcji i nie wymagają metali ziem rzadkich, co czyni je atrakcyjną alternatywą. Zalety silników elektrycznych w pojazdach są liczne: natychmiastowy moment obrotowy, cicha praca, brak emisji spalin i znacznie niższe koszty eksploatacji. To właśnie one zmieniają oblicze transportu, prowadząc nas w kierunku bardziej zrównoważonej przyszłości.

Przyszłość silników elektrycznych: Kierunki rozwoju technologii

Mimo że silniki elektryczne już teraz charakteryzują się imponującą sprawnością i wszechstronnością, rozwój technologii nie zwalnia. Inżynierowie i naukowcy nieustannie poszukują sposobów, aby jeszcze bardziej udoskonalić te kluczowe komponenty. Moim zdaniem, przyszłość silników elektrycznych to przede wszystkim dążenie do jeszcze większej efektywności, mniejszych rozmiarów i bardziej zrównoważonej produkcji.

Kluczowe trendy, które obserwuję w tej dziedzinie, to:

• Zwiększanie gęstości mocy: Celem jest tworzenie silników, które są mniejsze, lżejsze, a jednocześnie oferują tę samą lub nawet większą moc. Jest to szczególnie ważne w pojazdach elektrycznych, gdzie każdy kilogram i każdy centymetr sześcienny mają znaczenie.
• Poszukiwanie alternatyw dla metali ziem rzadkich: Magnesy neodymowe, stosowane w silnikach PSM, są niezwykle efektywne, ale ich produkcja wiąże się z wyzwaniami środowiskowymi i geopolitycznymi. Trwają intensywne prace nad nowymi materiałami magnetycznymi lub konstrukcjami silników, które pozwolą wyeliminować lub znacznie ograniczyć użycie tych surowców.
• Integracja silnika z przekładnią i falownikiem (e-oś): Koncepcja "e-osi" polega na połączeniu silnika elektrycznego, przekładni i falownika w jeden kompaktowy moduł. Takie rozwiązanie upraszcza konstrukcję pojazdu, zmniejsza jego masę i zwiększa ogólną efektywność systemu napędowego.
• Dalsze podnoszenie sprawności, zwłaszcza przy częściowym obciążeniu: Chociaż silniki elektryczne są już bardzo sprawne, istnieje potencjał do dalszych ulepszeń, szczególnie w warunkach, gdy silnik nie pracuje z pełną mocą. Poprawa efektywności w tych scenariuszach może przynieść znaczące oszczędności energii w codziennym użytkowaniu.

Wierzę, że te kierunki rozwoju sprawią, że silniki elektryczne będą jeszcze bardziej dominować w przyszłości, stając się jeszcze bardziej efektywnym i zrównoważonym sposobem na to, jak energia elektryczna zamienia się w ruch.
