Jak podłączyć silnik w gwiazdę? Poradnik i błędy, których unikniesz.

Nauczenie się, jak prawidłowo podłączyć silnik trójfazowy w gwiazdę, jest kluczowe dla jego bezpiecznej i efektywnej pracy. Ten poradnik krok po kroku wyjaśni wszystkie niezbędne aspekty, od identyfikacji zacisków po zrozumienie, kiedy i dlaczego stosuje się to połączenie, pomagając uniknąć kosztownych błędów.

Zanim zaczniesz: Dlaczego prawidłowe podłączenie silnika jest kluczowe?

W mojej praktyce wielokrotnie widziałem, jak drobny błąd w podłączeniu silnika trójfazowego prowadził do poważnych konsekwencji. Dokładność w tym procesie jest absolutnie fundamentalna. Niewłaściwa konfiguracja, zwłaszcza dotycząca napięcia, może spowodować natychmiastowe uszkodzenie uzwojeń silnika, prowadząc do jego spalenia. Jest to nie tylko kosztowna awaria, ale także potencjalne zagrożenie pożarowe. Pamiętajmy, że silnik to serce wielu maszyn jego prawidłowe działanie gwarantuje ciągłość pracy i bezpieczeństwo.

Co to jest połączenie w gwiazdę i kiedy się je stosuje?

Połączenie w gwiazdę, oznaczane literą Y (od ang. "star"), to jedna z dwóch podstawowych konfiguracji uzwojeń silnika trójfazowego. Polega ono na fizycznym zwarciu ze sobą wszystkich końców uzwojeń silnika, które zazwyczaj oznaczone są jako U2, V2, W2. W ten sposób tworzymy tak zwany punkt zerowy lub gwiazdowy. Zasilanie trójfazowe (L1, L2, L3) podłączamy natomiast do początków uzwojeń, czyli U1, V1, W1. Głównym powodem stosowania połączenia w gwiazdę jest potrzeba łagodnego rozruchu silników o większej mocy, zazwyczaj powyżej 4-5 kW. Dzięki tej konfiguracji ograniczamy udar prądowy, który występuje w momencie startu silnika, chroniąc zarówno sam silnik, jak i sieć elektryczną przed przeciążeniami.

Bezpieczeństwo to podstawa: Jak przygotować się do pracy?

Zanim w ogóle pomyślisz o dotknięciu przewodów czy zacisków, musisz mieć pewność, że pracujesz w bezpiecznych warunkach. Prąd elektryczny to nie przelewki błąd może kosztować zdrowie lub życie. Bezpieczeństwo jest zawsze na pierwszym miejscu.

Niezbędne narzędzia, które musisz mieć pod ręką

• Śrubokręty izolowane (płaskie i krzyżakowe)
• Miernik uniwersalny (multimetr) do pomiaru napięcia i ciągłości obwodu
• Ściągacze izolacji
• Szczypce uniwersalne (kombinerki)
• Nóż monterski
• Ewentualnie: klucze nasadowe lub płaskie, jeśli zaciski wymagają dokręcenia śrubami

Krok zero: Jak całkowicie i bezpiecznie odłączyć zasilanie?

1. Wyłącz główny wyłącznik: Zlokalizuj i wyłącz główny wyłącznik zasilania obwodu, do którego podłączony jest silnik. Upewnij się, że jest to ten właściwy obwód.
2. Zabezpiecz przed ponownym włączeniem: Jeśli to możliwe, zabezpiecz wyłącznik przed przypadkowym włączeniem, na przykład za pomocą kłódki (tzw. Lockout/Tagout). Umieść tabliczkę ostrzegawczą "Nie włączać! Prace serwisowe!".
3. Zweryfikuj brak napięcia: Użyj miernika uniwersalnego, aby sprawdzić brak napięcia na wszystkich przewodach zasilających w puszce przyłączeniowej silnika. Sprawdź napięcie między każdą fazą a ziemią oraz między fazami. To absolutnie kluczowy krok, którego nigdy nie wolno pomijać!

Jak podłączyć silnik w gwiazdę: instrukcja krok po kroku

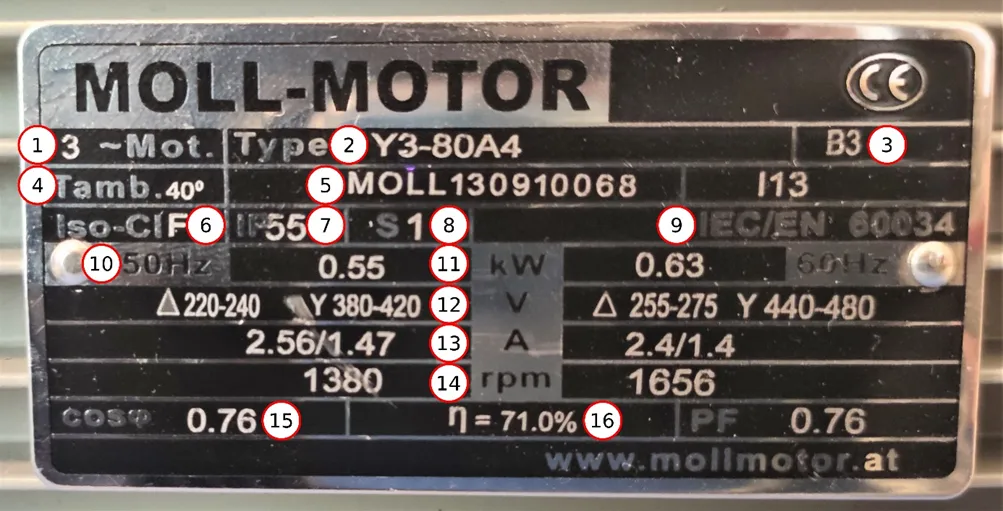

Krok 1: Odszyfruj tabliczkę znamionową Twój najważniejszy drogowskaz

Tabliczka znamionowa to Biblia każdego elektryka pracującego z silnikami. Zawiera ona wszystkie kluczowe informacje niezbędne do prawidłowego i bezpiecznego podłączenia silnika. Zignorowanie jej lub błędna interpretacja to prosta droga do uszkodzenia urządzenia. Musisz zwrócić szczególną uwagę na oznaczenia napięcia, które wskażą Ci, czy silnik powinien być podłączony w gwiazdę czy w trójkąt w Twojej sieci.

Jak interpretować oznaczenia napięcia (np. 230V/400V vs 400V/690V)?

W polskiej sieci elektrycznej mamy do czynienia z napięciem międzyfazowym wynoszącym 400V. Dlatego kluczowe jest zrozumienie, co oznaczają wartości na tabliczce znamionowej: Jeśli na tabliczce widnieje oznaczenie "Δ 230V / Y 400V", oznacza to, że silnik jest przeznaczony do pracy w trójkącie przy napięciu 230V lub w gwieździe przy napięciu 400V. W naszej sieci 400V, aby na uzwojeniach silnika panowało prawidłowe napięcie około 230V, należy go bezwzględnie podłączyć w gwiazdę.

Natomiast jeśli widzisz oznaczenie "Δ 400V / Y 690V", to ten silnik w sieci 400V powinien być podłączony w trójkąt. W takiej konfiguracji na uzwojeniach będzie panowało napięcie 400V, zgodne z jego parametrami pracy w trójkącie.

Dlaczego ignorowanie tabliczki prowadzi do spalenia silnika?

Wyobraź sobie, że silnik oznaczony jako "Δ 230V / Y 400V" podłączysz w trójkąt do sieci 400V. Zamiast spodziewanych 230V, na jego uzwojenia zostanie podane pełne napięcie międzyfazowe 400V. To jest niemal dwukrotnie wyższe napięcie niż dopuszczalne dla uzwojeń w konfiguracji trójkąta! Skutek? Natychmiastowe i nieodwracalne uszkodzenie silnika, najczęściej poprzez spalenie izolacji uzwojeń. To klasyczny błąd, którego należy unikać za wszelką cenę.

Krok 2: Zaglądamy do puszki przyłączeniowej identyfikacja zacisków

Po upewnieniu się co do prawidłowej konfiguracji z tabliczki znamionowej i odłączeniu zasilania, otwieramy puszkę przyłączeniową silnika. Wewnątrz znajdziesz listwę zaciskową z sześcioma zaciskami, które są końcówkami uzwojeń silnika. Standardowe oznaczenia i ich typowe ułożenie są kluczowe do prawidłowego mostkowania.

Standardowe oznaczenia: U1, V1, W1 oraz U2, V2, W2

• U1, V1, W1: To są początki uzwojeń silnika. Do tych zacisków będziemy podłączać przewody zasilające (fazy L1, L2, L3).
• U2, V2, W2: To są końce uzwojeń silnika. W połączeniu w gwiazdę te trzy zaciski zostaną ze sobą zwarte.

Często zaciski są ułożone w dwóch rzędach, np. U1, V1, W1 na górze i W2, U2, V2 na dole. Takie ułożenie jest celowe i ułatwia mostkowanie za pomocą standardowych blaszek.

Co zrobić, gdy oznaczenia są nieczytelne lub ich brakuje?

Zdarza się, zwłaszcza w starszych silnikach, że oznaczenia zacisków są wytarte, nieczytelne lub całkowicie ich brakuje. W takiej sytuacji nie wolno działać na chybił trafił! Konieczne jest użycie miernika uniwersalnego do identyfikacji poszczególnych uzwojeń. Mierząc rezystancję między zaciskami, można zidentyfikować pary początek-koniec uzwojenia. Jeśli nie masz doświadczenia w tej materii, zawsze skonsultuj się ze specjalistą. Bezpieczeństwo i prawidłowe działanie silnika są najważniejsze.

Krok 3: Mostkowanie, czyli tworzenie punktu gwiazdowego

Mostkowanie to fizyczne połączenie końcówek uzwojeń, które tworzy punkt zerowy w konfiguracji gwiazdy. Jest to prosty, ale niezwykle ważny krok. Do tego celu używamy specjalnych blaszek miedzianych, które zazwyczaj są dostarczane z silnikiem lub można je dokupić.

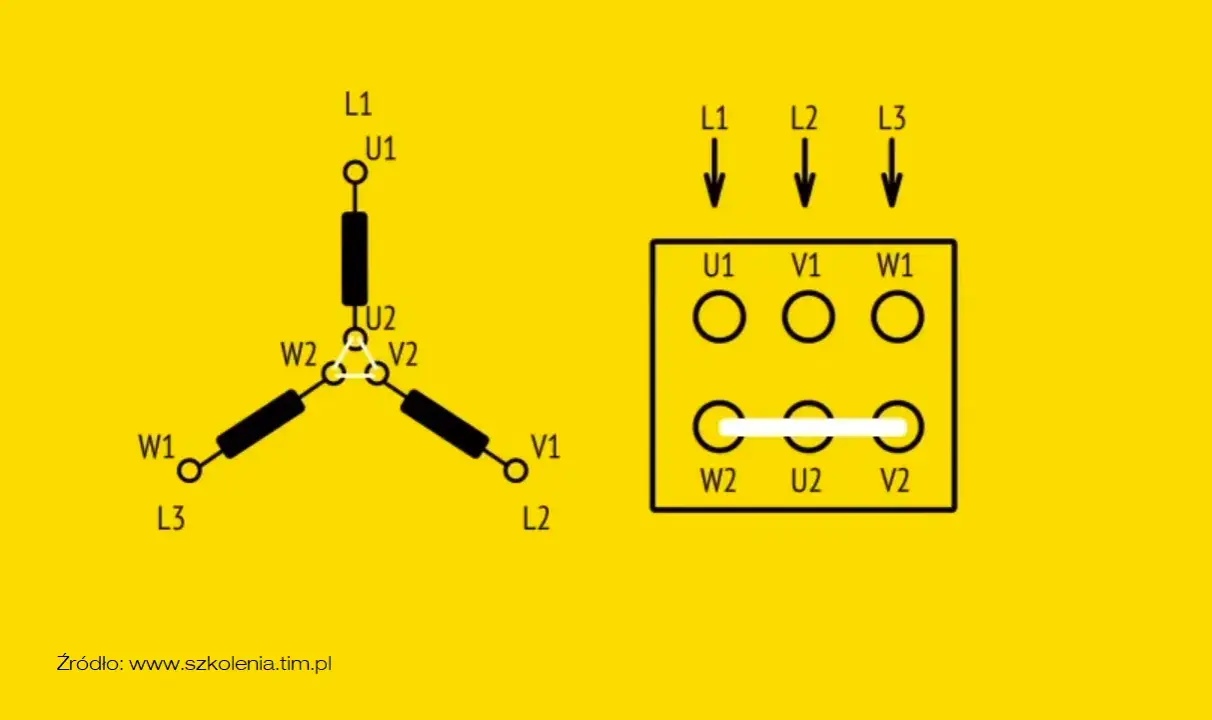

Praktyczny schemat połączenia: jak założyć blaszki (mostki)?

1. Zidentyfikuj końce uzwojeń: Upewnij się, że masz przed sobą zaciski U2, V2, W2. W typowym ułożeniu, o którym wspominałem, będą to zaciski w dolnym rzędzie (lub te, które mają być zwarte zgodnie ze schematem na tabliczce znamionowej).
2. Przygotuj blaszki: Weź trzy blaszki mostkujące.
3. Załóż blaszki: Umieść blaszki tak, aby połączyły ze sobą wszystkie trzy zaciski końcowe (U2, V2, W2). Blaszki powinny być ułożone równolegle do siebie, tworząc jeden wspólny punkt, czyli punkt gwiazdowy.
4. Dokręć śruby: Dokładnie i mocno dokręć śruby mocujące blaszki do zacisków. Upewnij się, że połączenie jest solidne i nie ma żadnych luzów. Słaby styk może prowadzić do przegrzewania się, iskrzenia i uszkodzenia silnika.

Wizualna weryfikacja: Czy moje połączenie wygląda poprawnie?

• Czy wszystkie trzy blaszki są prawidłowo założone, łącząc ze sobą tylko zaciski U2, V2, W2?
• Czy śruby mocujące blaszki są mocno dokręcone i nie ma żadnych luzów?
• Czy blaszki nie dotykają żadnych innych elementów metalowych ani zacisków, do których mają być podłączone fazy zasilające?
• Czy połączenie jest zgodne ze schematem połączenia w gwiazdę, często przedstawionym na wewnętrznej stronie pokrywy puszki przyłączeniowej?

Krok 4: Podłączenie przewodów zasilających (L1, L2, L3) i ochronnego (PE)

Po prawidłowym zmostkowaniu końcówek uzwojeń, przyszedł czas na podłączenie zasilania. Tutaj również precyzja jest kluczowa, aby zapewnić prawidłowy kierunek obrotów i bezpieczeństwo użytkowania.

Do których zacisków podpiąć fazy?

Przewody zasilające (fazy) L1, L2 i L3 należy podłączyć do początków uzwojeń silnika, czyli do zacisków U1, V1 i W1. Standardowo przyjmuje się następujące połączenie:

• L1 (faza 1) do zacisku U1
• L2 (faza 2) do zacisku V1
• L3 (faza 3) do zacisku W1

Pamiętaj, aby dokładnie odizolować końcówki przewodów i solidnie je dokręcić. Luźne połączenia są częstą przyczyną awarii i przegrzewania się.

Rola przewodu ochronnego i gdzie go zamocować

Przewód ochronny (PE Protective Earth), często oznaczony kolorem żółto-zielonym, jest absolutnie niezbędny dla bezpieczeństwa. Jego głównym zadaniem jest ochrona przed porażeniem prądem elektrycznym w przypadku uszkodzenia izolacji i pojawienia się napięcia na metalowej obudowie silnika. Przewód PE należy zawsze podłączyć do specjalnego zacisku ochronnego w puszce przyłączeniowej silnika, który jest trwale połączony z jego metalową obudową. Nigdy nie wolno pomijać podłączenia przewodu ochronnego!

Połączenie w gwiazdę w praktyce: kontekst, który musisz zrozumieć

Gwiazda kontra trójkąt: jaka jest fundamentalna różnica?

Zrozumienie różnic między połączeniem w gwiazdę a połączeniem w trójkąt jest kluczowe dla każdego, kto pracuje z silnikami trójfazowymi. To nie są tylko dwie różne metody łączenia przewodów to dwie konfiguracje, które fundamentalnie zmieniają parametry pracy silnika, wpływając na napięcie na uzwojeniach, prąd pobierany z sieci oraz generowany moment obrotowy. Poniższa tabela przedstawia kluczowe różnice:

Napięcie i prąd: Jak konfiguracja wpływa na parametry pracy?

W połączeniu w gwiazdę, na każdym z uzwojeń silnika odkłada się tak zwane napięcie fazowe. Jest ono około √3 (czyli około 1,73) razy mniejsze niż napięcie międzyfazowe (napięcie sieciowe). Oznacza to, że w polskiej sieci 400V, na uzwojeniach silnika podłączonego w gwiazdę będzie panowało napięcie rzędu 230V. Prąd płynący przez uzwojenie (prąd fazowy) jest w tej konfiguracji równy prądowi pobieranemu z linii (prądowi przewodowemu). W przypadku połączenia w trójkąt, na uzwojeniu panuje pełne napięcie międzyfazowe, a prąd fazowy jest √3 razy mniejszy od prądu przewodowego. Ta różnica w napięciu na uzwojeniach jest fundamentalna i decyduje o tym, jaką konfigurację należy wybrać dla danego silnika i sieci zasilającej.

Moment obrotowy: Dlaczego w gwieździe silnik ma "mniej siły"?

Jedną z najważniejszych konsekwencji połączenia w gwiazdę jest to, że silnik generuje około 3-krotnie mniejszy moment rozruchowy w porównaniu do pracy w trójkącie. Dzieje się tak, ponieważ moment obrotowy jest proporcjonalny do kwadratu napięcia na uzwojeniach. Skoro w gwieździe napięcie na uzwojeniu jest √3 razy mniejsze, to moment obrotowy będzie (√3)^2 = 3 razy mniejszy. To właśnie dlatego połączenie w gwiazdę jest idealne do łagodnego rozruchu silnik startuje z mniejszą "siłą", co ogranicza szarpnięcia mechaniczne i udar prądowy, ale jednocześnie oznacza, że nie nadaje się do rozruchu pod dużym obciążeniem.

Rozruch gwiazda-trójkąt: najpopularniejszy sposób na "miękki start"

Rozruch gwiazda-trójkąt to sprawdzona i najpopularniejsza metoda łagodnego rozruchu silników trójfazowych o większej mocy. Jej celem jest ograniczenie wysokiego prądu rozruchowego, który mógłby przeciążyć sieć elektryczną i mechanicznie obciążyć elementy maszyny. Silnik startuje w konfiguracji gwiazdy, a dopiero po osiągnięciu odpowiedniej prędkości zostaje przełączony na konfigurację trójkąta, w której pracuje już z pełną mocą.

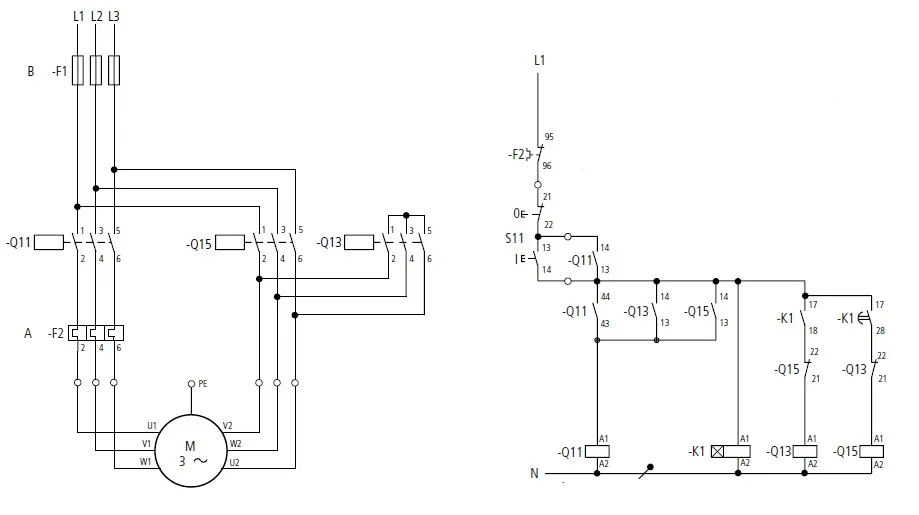

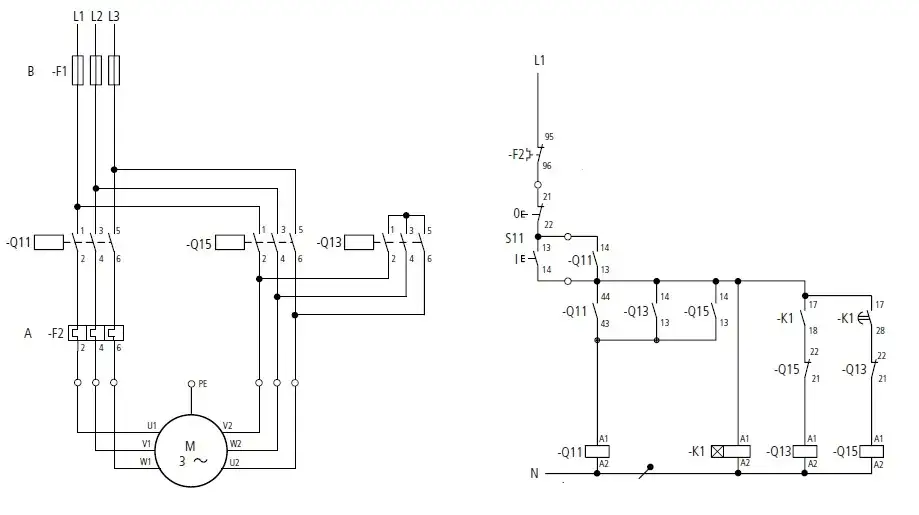

Na czym polega zasada działania przełącznika gwiazda-trójkąt?

Proces rozruchu gwiazda-trójkąt jest sekwencyjny i zazwyczaj automatyczny, sterowany przez specjalny układ styczników i przekaźnik czasowy:

1. Start w gwieździe: W pierwszej fazie rozruchu silnik jest połączony w gwiazdę. Oznacza to, że końce uzwojeń (U2, V2, W2) są zwarte, a zasilanie podłączone do początków (U1, V1, W1). W tej konfiguracji silnik pobiera około 3-krotnie mniejszy prąd rozruchowy i generuje 3-krotnie mniejszy moment obrotowy.
2. Osiągnięcie prędkości: Silnik rozpędza się w konfiguracji gwiazdy, osiągając zazwyczaj około 75-80% swojej prędkości znamionowej.
3. Przejście na trójkąt: Po upływie zaprogramowanego czasu (lub po osiągnięciu odpowiedniej prędkości, w bardziej zaawansowanych układach), układ sterujący na bardzo krótko odłącza zasilanie (tzw. przerwa przełączeniowa), a następnie przełącza uzwojenia silnika w konfigurację trójkąta. Końce uzwojeń są wtedy łączone z początkami innych faz (np. U2 z V1, V2 z W1, W2 z U1).
4. Praca w trójkącie: Silnik pracuje dalej w konfiguracji trójkąta, osiągając pełną moc i moment obrotowy.

Kiedy taki rozruch jest konieczny, a kiedy można go pominąć?

Rozruch gwiazda-trójkąt jest zazwyczaj konieczny dla silników o mocy powyżej 4-5 kW. W tych przypadkach wysoki prąd rozruchowy w konfiguracji trójkąta mógłby spowodować znaczne spadki napięcia w sieci, wyzwolenie zabezpieczeń, a także nadmierne obciążenie mechaniczne maszyny. Jest to idealne rozwiązanie dla urządzeń, które startują bez dużego obciążenia, takich jak wentylatory, pompy, sprężarki (po odciążeniu) czy przenośniki taśmowe. Można go pominąć w przypadku mniejszych silników, gdzie udar prądowy nie jest problemem, lub w aplikacjach, gdzie silnik musi startować pod pełnym obciążeniem i potrzebuje od razu maksymalnego momentu obrotowego. W takich sytuacjach stosuje się inne metody rozruchu, np. z użyciem falowników (softstartów).

Najczęstsze błędy i problemy: sprawdź, zanim będzie za późno

Pomyłka numer 1: Podłączenie silnika 230/400V w trójkąt do sieci 400V

To jest jeden z najbardziej krytycznych i niestety często popełnianych błędów, o którym już wspominałem. Silnik, który na tabliczce znamionowej ma oznaczenie "Δ 230V / Y 400V", jest przeznaczony do pracy w trójkącie przy napięciu 230V. Jeśli podłączymy go w tej konfiguracji do polskiej sieci 400V, na jego uzwojenia zostanie podane napięcie dwukrotnie wyższe niż nominalne. Skutek? Natychmiastowe spalenie uzwojeń silnika. Zawsze, ale to zawsze, sprawdzaj tabliczkę znamionową i upewnij się, że konfiguracja (gwiazda lub trójkąt) jest odpowiednia dla napięcia Twojej sieci!

Pomyłka numer 2: Niewłaściwe mostkowanie lub słaby styk blaszek

Nawet jeśli prawidłowo zidentyfikujesz zaciski, błędy w samym mostkowaniu mogą prowadzić do poważnych problemów. Niewłaściwe ułożenie blaszek, które nie zwiera wszystkich trzech końców uzwojeń (U2, V2, W2), spowoduje, że silnik nie będzie pracował prawidłowo może buczeć, wibrować, a nawet nie ruszyć wcale. Równie niebezpieczny jest słaby styk. Jeśli śruby mocujące blaszki nie są odpowiednio dokręcone, połączenie będzie miało dużą rezystancję, co doprowadzi do przegrzewania się zacisków, iskrzenia, a w efekcie do uszkodzenia listwy zaciskowej lub nawet pożaru. W skrajnych przypadkach może dojść do "utraty fazy" na uzwojeniu, co również prowadzi do uszkodzenia silnika.

Przeczytaj również: Ile kosztuje swap silnika? Planuj budżet od 3 000 zł do 50 000 zł

Co jeśli silnik buczy, ale nie startuje po podłączeniu?

Taka sytuacja jest sygnałem ostrzegawczym i wymaga natychmiastowej interwencji. Buczenie bez rozruchu zazwyczaj wskazuje na problem, który uniemożliwia prawidłową pracę silnika. Oto najczęstsze przyczyny:

• Brak jednej fazy zasilającej: Silnik trójfazowy potrzebuje wszystkich trzech faz do wytworzenia wirującego pola magnetycznego. Brak jednej fazy (np. z powodu przepalonego bezpiecznika, uszkodzonego przewodu, lub słabego styku) uniemożliwi rozruch.
• Mechaniczne zablokowanie wirnika: Sprawdź, czy coś nie blokuje mechanicznie wału silnika lub napędzanego urządzenia.
• Zbyt duże obciążenie rozruchowe: Jeśli silnik startuje pod zbyt dużym obciążeniem, a konfiguracja w gwieździe daje zbyt mały moment obrotowy, może nie być w stanie ruszyć.
• Błąd w połączeniu uzwojeń: Niewłaściwe mostkowanie (np. zwarcie tylko dwóch końcówek zamiast trzech) lub błędne podłączenie faz może skutkować brakiem rozruchu.
• Uszkodzenie wewnętrzne silnika: W rzadkich przypadkach problem może leżeć w samym silniku (np. uszkodzone uzwojenie, łożyska).
