Silnik wibracyjny to fascynujące urządzenie, które zamienia ruch obrotowy w drgania, a jego samodzielna budowa to jeden z najbardziej satysfakcjonujących i prostych projektów DIY, idealny na początek przygody z elektroniką. Dziś pokażę Ci, jak w zaledwie kilka minut stworzyć własny, działający silnik wibracyjny, wykorzystując często dostępne pod ręką komponenty.
Zbuduj swój silnik wibracyjny w 5 minut prosty poradnik DIY dla każdego
- Silnik wibracyjny działa dzięki niewyważonej masie na wale obracającego się silnika DC, generując siłę odśrodkową.
- Do budowy potrzebujesz małego silniczka DC (np. ze starej zabawki), źródła zasilania (bateria) oraz elementu tworzącego mimośrodową masę (np. kropla kleju na gorąco, nakrętka).
- Komponenty łatwo pozyskać z recyklingu (stare telefony, szczoteczki) lub kupić za niewielką cenę w sklepie elektronicznym.
- Intensywność wibracji można regulować, zmieniając masę ciężarka, jego położenie lub napięcie zasilania silnika.
- To doskonały projekt edukacyjny, uczący podstaw elektroniki i mechaniki, z którego można stworzyć np. wibrobota czy mini-masażer.
Zrozum, czym jest silnik wibracyjny i dlaczego zbudujesz go w 5 minut
Zanim przejdziemy do praktyki, warto zrozumieć, co tak naprawdę sprawia, że silnik wibracyjny działa. To z pozoru skomplikowane urządzenie opiera się na bardzo prostej zasadzie fizyki, którą z łatwością wykorzystasz w swoim projekcie. Właśnie ta prostota sprawia, że jest to idealny start dla każdego majsterkowicza.
Zrozumienie zasady działania: magia niewyważonej siły
Kluczem do działania silnika wibracyjnego jest niewyważona masa. Wyobraź sobie, że na osi obracającego się silnika elektrycznego prądu stałego (DC) umieszczasz mały ciężarek, ale nie idealnie na środku, lecz nieco z boku. Kiedy silnik zaczyna się kręcić, ten mimośrodowo umieszczony ciężarek generuje siłę odśrodkową, która nie jest równomiernie rozłożona. Ta nierównowaga powoduje, że cały silnik, a wraz z nim obiekt, do którego jest przymocowany, zaczyna drgać. Im szybciej obraca się silnik i im większa oraz bardziej oddalona od osi jest masa, tym silniejsze wibracje uzyskasz. To naprawdę sprytne i efektywne!
Gdzie na co dzień spotykasz silniki wibracyjne? (przykłady z telefonu, pada do gier)
Silniki wibracyjne są wszędzie wokół nas, choć często nie zdajemy sobie z tego sprawy. Ich działanie jest tak naturalne, że stało się integralną częścią wielu urządzeń. Oto kilka przykładów, gdzie możesz je znaleźć:
- Telefony komórkowe: To chyba najbardziej oczywisty przykład. Wibracje zastępują dzwonek, sygnalizując połączenie lub wiadomość, gdy telefon jest w trybie cichym.
- Pady do gier: Zapewniają immersję, symulując strzały, uderzenia czy zderzenia w wirtualnym świecie.
- Elektryczne szczoteczki do zębów: Drgania pomagają w efektywnym czyszczeniu zębów.
- Urządzenia do masażu: Od małych ręcznych masażerów po fotele masujące wibracje relaksują mięśnie.
- Dozowniki i podajniki: W przemyśle, do precyzyjnego podawania drobnych elementów, np. śrubek czy pastylek.
Dlaczego budowa własnego silnika to świetny projekt na start z elektroniką?
Budowa własnego silnika wibracyjnego to nie tylko świetna zabawa, ale także doskonała lekcja podstaw elektroniki i mechaniki. W dobie rosnącej popularności trendów STEM (nauka, technologia, inżynieria, matematyka) oraz kultury "makerów", takie praktyczne projekty zyskują na znaczeniu. Pozwalają one na bezpośrednie doświadczenie, jak teoria przekłada się na rzeczywistość. Zamiast czytać o sile odśrodkowej, po prostu ją poczujesz! To idealny sposób, by zrozumieć, jak działają podstawowe obwody elektryczne i jak małe zmiany w konstrukcji mogą mieć duży wpływ na efekt końcowy. Dla mnie to zawsze była najlepsza droga do nauki przez praktykę i eksperymenty.
Niezbędne elementy: co przygotować do budowy silnika wibracyjnego?
Zanim zanurkujemy w proces montażu, musimy zgromadzić wszystkie niezbędne komponenty. Dobra wiadomość jest taka, że większość z nich prawdopodobnie masz już w domu lub możesz je zdobyć za grosze. Kluczem jest mały silniczek prądu stałego (DC) serce naszego projektu.

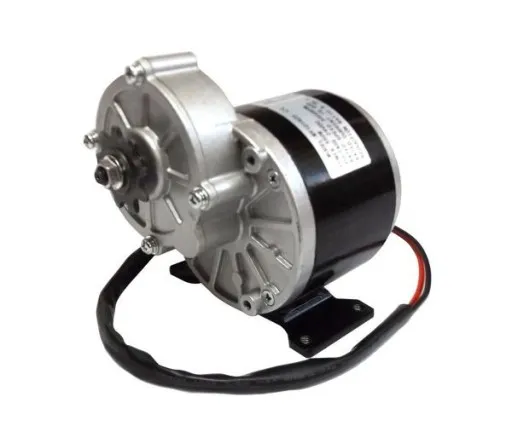

Serce projektu: Jaki silniczek elektryczny (DC) wybrać i skąd go wziąć?
Do naszego projektu najlepiej nadają się małe silniczki prądu stałego (DC) o niskim napięciu, zazwyczaj 1.5V do 5V. Są one kompaktowe, łatwe do zasilania i wystarczająco mocne do generowania odczuwalnych wibracji. Wybór odpowiedniego silniczka to podstawa sukcesu.
Opcja 1: Recykling starych zabawek i urządzeń elektronicznych
Recykling to nie tylko ekologia, ale i oszczędność! Rozejrzyj się za starymi, nieużywanymi urządzeniami. Idealne źródła to:
- Stare telefony komórkowe: Wiele starszych modeli (zwłaszcza tych "klasycznych") zawiera małe silniczki wibracyjne, często już z fabrycznie zamontowanym mimośrodowym ciężarkiem. To prawdziwy skarb!
- Elektryczne szczoteczki do zębów: Po zużyciu baterii lub usterce, silniczek często pozostaje sprawny.
- Zabawki na baterie: Małe samochodziki, roboty, czy inne ruchome zabawki często mają w sobie odpowiednie silniczki.
- Małe wentylatory komputerowe: Czasem można je rozebrać i wykorzystać silniczek.
Pamiętaj, aby delikatnie rozmontowywać urządzenia, by nie uszkodzić silniczka i jego delikatnych przewodów.
Opcja 2: Tani zakup w sklepie z elektroniką
Jeśli nie masz nic do recyklingu, bez obaw! Małe silniczki DC są niezwykle tanie i łatwo dostępne w każdym sklepie z elektroniką, zarówno stacjonarnym, jak i internetowym. Szukaj "silniczków pagera" (często już z ciężarkiem) lub po prostu małych silniczków DC o napięciu 3V lub 5V. Koszt to zazwyczaj zaledwie kilka złotych, więc nie obciąży to Twojego budżetu.
Sekret wibracji: Jak stworzyć idealny ciężarek mimośrodowy?
Jak już wspomniałem, to właśnie niewyważona masa jest sercem wibracji. Musi być ona przymocowana do osi silnika w taki sposób, aby jej środek ciężkości nie pokrywał się z osią obrotu. Masz tu kilka sprawdzonych opcji:
Metoda z klejem na gorąco: najprostsza i najszybsza
To moja ulubiona metoda ze względu na prostotę. Wystarczy, że nałożysz niewielką kroplę kleju na gorąco na sam koniec osi silnika, z jednej strony. Kiedy klej zastygnie, stworzy twardą, mimośrodową masę. Pamiętaj, aby nie przesadzić z ilością kleju mała kropla wystarczy, a zbyt duża może obciążyć silnik lub ocierać o jego obudowę.
Metoda z nakrętką lub ciężarkiem: dla mocniejszych wibracji
Jeśli potrzebujesz mocniejszych wibracji, możesz użyć małej nakrętki, kawałka gumki do mazania, a nawet małego ciężarka wędkarskiego. Przymocuj wybrany element do osi silnika, upewniając się, że jest on z jednej strony, a nie centralnie. Możesz użyć kleju cyjanoakrylowego ("kropelki"), taśmy izolacyjnej lub nawet cienkiego drutu, aby solidnie go zamocować. Ta metoda daje często bardziej intensywne drgania, ale wymaga nieco więcej precyzji.
Źródło mocy: Dobór odpowiedniej baterii do Twojego silnika
Odpowiednie zasilanie to klucz do uruchomienia silnika. Wybór baterii zależy od napięcia znamionowego Twojego silniczka:
- Baterie CR2032 ("pastylki"): Idealne do bardzo małych silniczków 1.5V-3V. Są płaskie i kompaktowe, ale mają ograniczoną pojemność.
- Baterie AA/AAA (1.5V): Bardzo popularne i łatwo dostępne. Jedna bateria AA/AAA wystarczy dla silniczków 1.5V. Dla silniczków 3V będziesz potrzebować dwóch połączonych szeregowo.
- Bateria 9V ("kostka"): Świetna do silniczków 3V-5V, jeśli chcesz uzyskać mocniejsze wibracje (pamiętaj, aby nie przekraczać maksymalnego napięcia silnika!).
Pozostałe narzędzia i materiały: Lutownica, taśma izolacyjna i przewody
Oprócz silnika, ciężarka i baterii, przydadzą Ci się:
- Przewody elektryczne: Dwa krótkie kawałki (ok. 10-15 cm) cienkich przewodów.
- Taśma izolacyjna: Niezbędna do zabezpieczania połączeń, jeśli nie używasz lutownicy.
- Opcjonalnie lutownica i cyna: Jeśli chcesz wykonać trwalsze i pewniejsze połączenia.
- Nożyczki lub ściągacz izolacji: Do przygotowania końcówek przewodów.
Zbuduj swój silnik wibracyjny krok po kroku: prosty przewodnik DIY
Teraz, gdy masz już wszystkie komponenty, możemy przystąpić do montażu. To naprawdę proste i zajmie Ci tylko chwilę!
Krok 1: Przygotowanie silnika i zamocowanie ciężarka
- Weź swój silniczek DC. Jeśli ma już fabrycznie zamontowany ciężarek, możesz pominąć ten krok.
- Jeśli nie, wybierz metodę tworzenia mimośrodowej masy (klej na gorąco, nakrętka).
Jak bezpiecznie i trwale przymocować masę do osi silnika?
Jeśli używasz kleju na gorąco, nałóż małą kroplę na sam koniec osi, z jednej strony. Pozwól jej zastygnąć. Upewnij się, że klej nie dotyka obudowy silnika, ponieważ mógłby zablokować obrót. Jeśli używasz nakrętki, nasuń ją na oś i zabezpiecz klejem lub taśmą, tak aby była stabilna i nie zsuwała się podczas pracy. Kluczowe jest, aby ciężarek był stabilny i nie ocierał o korpus silnika, co mogłoby spowodować jego przegrzewanie lub zablokowanie.
Krok 2: Podłączenie zasilania jak uniknąć zwarcia?
- Przygotuj dwa krótkie przewody, zdejmując izolację z ich końcówek (ok. 1 cm z każdej strony).
- Podłącz jeden przewód do jednego bieguna silnika, a drugi do drugiego.
Metoda bez lutowania: Użycie taśmy izolacyjnej
Jeśli nie masz lutownicy, możesz po prostu owinąć odizolowane końcówki przewodów wokół metalowych wyprowadzeń silnika. Upewnij się, że połączenie jest ciasne i stabilne. Następnie bardzo dokładnie zabezpiecz każde połączenie taśmą izolacyjną. To kluczowe, aby zapobiec zwarciom, które mogłyby uszkodzić baterię lub silnik. Pamiętaj, aby przewody nie stykały się ze sobą ani z metalową obudową silnika (jeśli takową posiada).
Metoda dla ambitnych: Podstawy lutowania przewodów do silnika
Dla tych, którzy chcą trwalszego połączenia, polecam lutowanie. Rozgrzej lutownicę, nałóż odrobinę cyny na końcówki przewodów i na wyprowadzenia silnika. Następnie przyłóż przewody do wyprowadzeń i podgrzej je lutownicą, aż cyna się roztopi i połączy elementy. Po ostygnięciu cyna stworzy solidne połączenie. Pamiętaj o ostrożności przy pracy z lutownicą jest gorąca!
Krok 3: Testowanie i pierwsze uruchomienie poczuj te wibracje!
- Podłącz jeden przewód silnika do bieguna dodatniego (+) baterii, a drugi do bieguna ujemnego (-) baterii.
- Upewnij się, że połączenia są stabilne.
Twój silnik powinien natychmiast zacząć wibrować! Połóż go na płaskiej powierzchni, a zobaczysz, jak zacznie się poruszać lub drgać. Jeśli nic się nie dzieje, nie martw się przejdziemy do sekcji rozwiązywania problemów. Ale jeśli wszystko poszło zgodnie z planem, gratuluję! Właśnie zbudowałeś swój pierwszy silnik wibracyjny!
Kontrola i modyfikacja: jak regulować moc wibracji?
Zbudowanie silnika to jedno, ale prawdziwa zabawa zaczyna się, gdy zaczynamy eksperymentować! Możliwość regulacji intensywności wibracji otwiera drzwi do wielu ciekawych zastosowań. Jako Antoni Kowalski zawsze zachęcam do modyfikacji i testowania różnych rozwiązań.
Zmiana masy i jej położenia: Eksperymentuj z siłą odśrodkową
Pamiętasz zasadę działania? Im większa masa i im dalej od osi obrotu jest umieszczona, tym silniejsze wibracje. Możesz to wykorzystać do regulacji:
- Zwiększ masę: Dodaj więcej kleju na gorąco, użyj większej nakrętki lub dwóch mniejszych.
- Zmień położenie: Spróbuj przesunąć ciężarek nieco dalej od centrum osi. Nawet milimetr może zrobić różnicę!
Pamiętaj jednak, aby nie przesadzić zbyt duża masa może obciążyć silnik i skrócić jego żywotność, a także zwiększyć zużycie baterii.
Regulacja napięcia: Jak prędkość obrotowa wpływa na intensywność drgań?
Drugim kluczowym czynnikiem wpływającym na wibracje jest prędkość obrotowa silnika (RPM). Im szybciej kręci się silnik, tym intensywniejsze są drgania. Prędkość obrotową możesz regulować, zmieniając napięcie zasilania:
- Wyższe napięcie: Jeśli Twój silnik jest przystosowany do wyższego napięcia (np. silnik 3V zasilany z baterii 9V przez odpowiedni rezystor lub regulator, lub silnik 1.5V zasilany z dwóch baterii AA), będzie kręcił się szybciej i wibrował mocniej.
- Niższe napięcie: Zmniejszenie napięcia (np. użycie jednej baterii AA zamiast dwóch) spowolni silnik i zmniejszy intensywność wibracji.
Zawsze upewnij się, że nie przekraczasz maksymalnego napięcia znamionowego silnika, aby go nie uszkodzić! Eksperymentowanie z napięciem to świetny sposób, by poczuć, jak elektronika wpływa na mechanikę.
Co dalej? Pomysły na wykorzystanie Twojego silnika wibracyjnego
Zbudowanie silnika wibracyjnego to dopiero początek! Ten prosty komponent otwiera drzwi do wielu kreatywnych projektów. Z mojego doświadczenia wiem, że to właśnie te "małe" wynalazki często inspirują do większych i bardziej skomplikowanych konstrukcji.

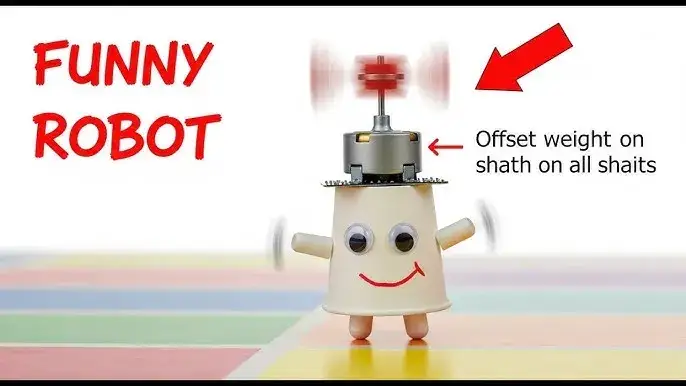

Zbuduj Wibrobota: Prosty robot, który porusza się dzięki wibracjom
Jednym z najpopularniejszych i najbardziej zabawnych zastosowań jest budowa wibrobota, często nazywanego "bristlebotem". To mały robot, który porusza się dzięki wibracjom silnika. Wystarczy przymocować silnik wibracyjny do małej szczoteczki do zębów (bez rączki), dodać baterię i gotowe! Niewyważona masa sprawia, że szczoteczka zaczyna "wędrować" po płaskiej powierzchni. Możesz eksperymentować z kształtem szczoteczki, liczbą szczecinek, a nawet dodawać "nogi" z drutu, aby zmieniać sposób poruszania się robota. To fantastyczny projekt edukacyjny dla dzieci i dorosłych!
Stwórz własny mini-masażer: Praktyczne zastosowanie Twojego wynalazku
Twój silnik wibracyjny doskonale sprawdzi się jako serce prostego mini-masażera. Wystarczy umieścić go w małej obudowie (np. w pudełku po zapałkach, małym pojemniku plastikowym) i delikatnie dociskać do zmęczonych mięśni. Możesz dodać miękką nakładkę, aby masaż był przyjemniejszy. To świetny sposób na relaks po długim dniu pracy przy komputerze, a do tego wiesz, że to Twój własny wynalazek!
Pomysły na integrację z Arduino dla bardziej zaawansowanych
Jeśli masz już pewne doświadczenie z elektroniką i programowaniem, możesz pójść o krok dalej i zintegrować swój silnik wibracyjny z platformą Arduino. Dzięki temu możesz kontrolować intensywność wibracji za pomocą kodu, tworzyć złożone wzorce drgań, a nawet reagować na sygnały z czujników. Możesz zbudować wibrujący alarm, system powiadomień, a nawet małe urządzenie haptyczne. Możliwości są praktycznie nieograniczone, a Arduino to doskonałe narzędzie do rozwijania takich projektów.
Problemy i rozwiązania: co zrobić, gdy silnik nie działa?
Nie martw się, jeśli Twój silnik nie zadziała od razu. To normalne w projektach DIY! Ważne jest, aby wiedzieć, jak zdiagnozować i rozwiązać najczęstsze problemy. Zawsze podchodzę do tego z cierpliwością i metodycznie.
Mój silnik się nie kręci: Sprawdzanie połączeń i baterii
Jeśli silnik nie reaguje, sprawdź następujące punkty:
- Połączenia: Upewnij się, że przewody są solidnie przymocowane zarówno do silnika, jak i do baterii. Luźne połączenia to najczęstsza przyczyna problemów.
- Bateria: Sprawdź, czy bateria nie jest wyczerpana. Spróbuj użyć nowej baterii.
- Polaryzacja: Choć silniczki DC zazwyczaj kręcą się w obu kierunkach niezależnie od polaryzacji, upewnij się, że plus (+) baterii jest podłączony do jednego bieguna silnika, a minus (-) do drugiego.
- Zwarcie: Sprawdź, czy nigdzie nie ma zwarcia czy przewody nie dotykają się nawzajem lub metalowej obudowy silnika. Taśma izolacyjna powinna wszystko dobrze zabezpieczać.
- Mechaniczne blokady: Upewnij się, że ciężarek nie ociera o obudowę silnika i nic nie blokuje osi.
Wibracje są za słabe: Diagnoza i możliwe ulepszenia
Jeśli silnik działa, ale wibracje są zbyt słabe, spróbuj:
- Zwiększyć masę ciężarka: Dodaj więcej kleju na gorąco lub użyj cięższego elementu.
- Zmienić położenie ciężarka: Przesuń ciężarek dalej od osi obrotu.
- Sprawdzić napięcie: Upewnij się, że używasz baterii o odpowiednim napięciu dla Twojego silnika. Jeśli silnik jest na 3V, a Ty używasz jednej baterii 1.5V, wibracje będą słabe.
- Stan baterii: Wyczerpana bateria może dostarczać zbyt niskie napięcie, co skutkuje słabymi wibracjami.
Przeczytaj również: Silnik benzyna chodzi jak traktor? Przyczyny, objawy, koszty
Bezpieczeństwo przede wszystkim: O czym pamiętać podczas pracy z elektroniką?
Praca z elektroniką, nawet przy tak prostych projektach, wymaga podstawowych zasad bezpieczeństwa:
- Unikaj zwarć: Zawsze dokładnie izoluj połączenia, aby zapobiec zwarciom, które mogą przegrzać baterię lub przewody.
- Ostrożność z lutownicą: Jeśli używasz lutownicy, pamiętaj, że jest bardzo gorąca. Używaj jej w dobrze wentylowanym pomieszczeniu i unikaj dotykania gorących elementów.
- Napięcie: W przypadku małych silników i baterii, ryzyko porażenia prądem jest minimalne, ale zawsze szanuj prąd elektryczny.
- Nadzór dorosłych: Dzieci powinny pracować nad takimi projektami pod nadzorem osoby dorosłej.
Pamiętając o tych prostych zasadach, Twoja przygoda z DIY będzie bezpieczna i pełna satysfakcji!
