Gdy samochód elektryczny rusza niemal bezgłośnie i od razu reaguje na pedał przyspieszenia, za tym wrażeniem stoi precyzyjna współpraca baterii, falownika i silnika. Wyjaśniam, jak działa silnik elektryczny, co dzieje się z prądem od akumulatora do kół, czym różnią się najpopularniejsze konstrukcje oraz jak działa hamowanie rekuperacyjne. Dodaję też praktyczne informacje o sprawności, chłodzeniu, serwisie i ograniczeniach tego napędu.
Najważniejsze informacje o napędzie elektrycznym w samochodzie
- Falownik zmienia prąd stały z baterii na prąd przemienny sterujący silnikiem.
- Stojan i wirnik wykorzystują oddziaływanie pól magnetycznych do wytworzenia momentu obrotowego.
- Silnik elektryczny może osiągać sprawność rzędu 90-97%.
- Podczas zwalniania pracuje jako generator i odzyskuje część energii.
- Najczęściej stosuje się silniki PMSM oraz asynchroniczne.
Od akumulatora do kół czyli najprostszy obraz działania
Sam silnik nie pobiera energii bezpośrednio w sposób, który można porównać do podłączenia urządzenia do gniazdka. W samochodzie prąd płynie z wysokonapięciowego akumulatora trakcyjnego do falownika, a ten dobiera jego parametry do aktualnego zapotrzebowania na moc i moment obrotowy.
Akumulator przechowuje prąd stały, oznaczany jako DC. Większość samochodowych silników trakcyjnych korzysta jednak z prądu przemiennego AC, dlatego falownik wytwarza zasilanie, którego częstotliwość, napięcie i kierunek przepływu są stale kontrolowane przez elektronikę.
Po naciśnięciu pedału przyspieszenia sterownik odczytuje żądanie kierowcy i przekazuje falownikowi odpowiednie polecenie. Ten zasila uzwojenia stojana, wytwarza wirujące pole magnetyczne i powoduje obrót wirnika. Obrót trafia przez zwykle jednobiegową przekładnię redukcyjną na półosie, mechanizm różnicowy i koła.

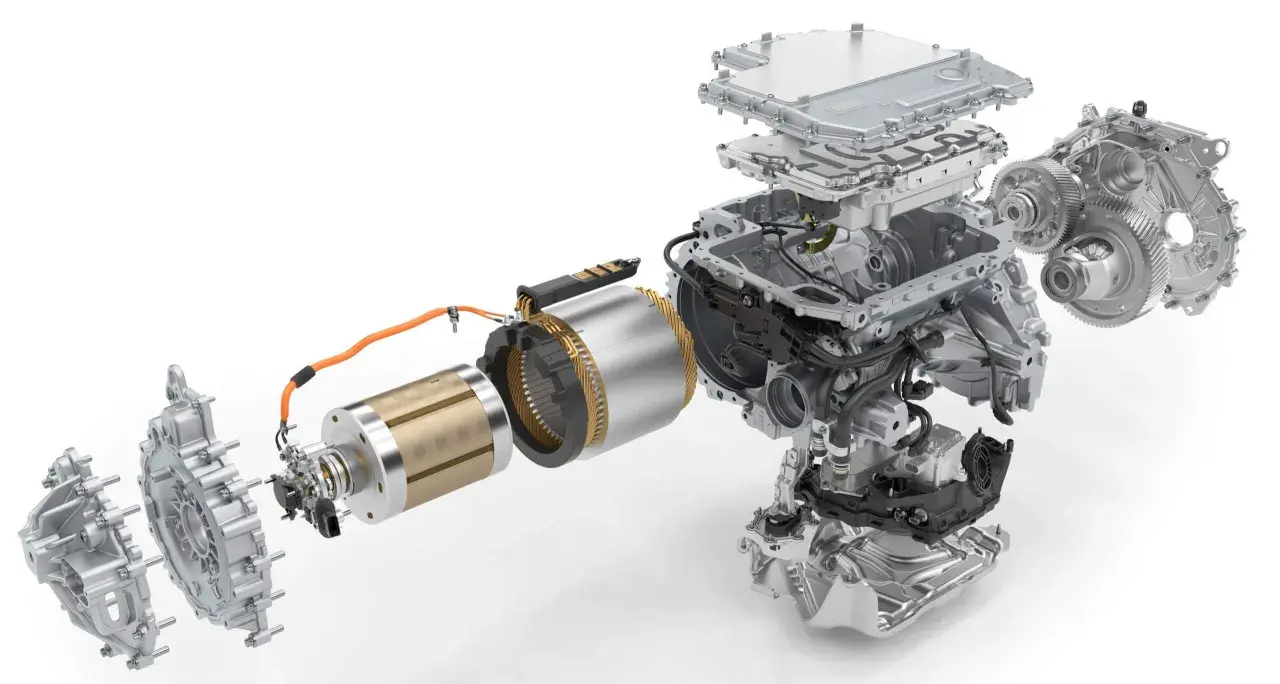

Co robi stojan, a co wirnik
Stojan to nieruchoma część silnika z uzwojeniami. Przepływający przez nie prąd tworzy pole magnetyczne, którego położenie zmienia się zgodnie z pracą falownika.
Wirnik obraca się wewnątrz stojana. W zależności od konstrukcji ma magnesy trwałe albo pole magnetyczne powstające w wyniku indukcji. Pola stojana i wirnika oddziałują na siebie, a efektem jest moment obrotowy wprawiający wał w ruch.
To właśnie od precyzji sterowania polem magnetycznym zależy płynność jazdy. Z mojego punktu widzenia największą zaletą nie jest sama wysoka moc, lecz możliwość bardzo dokładnego dozowania momentu przy ruszaniu, manewrowaniu i jeździe w korku.
Dlaczego samochód elektryczny przyspiesza inaczej niż spalinowy
Silnik elektryczny może dostarczać wysoki moment obrotowy już od bardzo niskiej prędkości obrotowej. Kierowca nie czeka na wzrost obrotów, zmianę biegu ani zbudowanie ciśnienia doładowania. Po komendzie z pedału przyspieszenia elektronika niemal natychmiast zwiększa prąd w uzwojeniach.
Nie oznacza to jednak, że każdy elektryk zawsze przyspiesza mocniej od auta spalinowego. Znaczenie mają moc silnika, masa pojazdu, przyczepność opon, temperatura baterii oraz ograniczenia układu napędowego. Samochód może mieć dużą moc katalogową, ale chwilowo ograniczyć ją przy niskim poziomie naładowania lub podczas przegrzania.
W większości aut nie ma klasycznej skrzyni biegów ze sprzęgłem. Przekładnia redukcyjna utrzymuje korzystne przełożenie, a zmiana prędkości odbywa się przez regulację częstotliwości i wartości prądu zasilającego silnik. Upraszcza to konstrukcję i ogranicza liczbę elementów, które mogą się zużywać.
| Cecha | Silnik elektryczny | Silnik spalinowy |
|---|---|---|
| Moment przy ruszaniu | Wysoki i dostępny niemal natychmiast | Rośnie wraz z obrotami |
| Przekładnia | Zwykle jednobiegowa | Najczęściej wielobiegowa |
| Sprawność napędu | Często około 90-97% dla samego silnika | Zwykle wyraźnie niższa |
| Hamowanie odzyskowe | Możliwe przez pracę silnika jako generatora | Brak analogicznego odzysku energii |
Najpopularniejsze rodzaje silników w autach elektrycznych
W samochodach spotyka się kilka odmian napędów elektrycznych. Różnią się sposobem wytwarzania pola magnetycznego, kosztami produkcji, odpornością na przeciążenia i zachowaniem przy wysokiej prędkości.
Silnik synchroniczny z magnesami trwałymi PMSM
W silniku PMSM wirnik ma magnesy trwałe, a jego prędkość obrotowa jest zsynchronizowana z wirującym polem stojana. Taka konstrukcja oferuje dużą sprawność i wysoką gęstość mocy, dlatego często trafia do samochodów, w których liczy się zasięg oraz kompaktowe wymiary.
Minusem są koszty i zależność od materiałów stosowanych do produkcji magnesów. Przy bardzo dużym obciążeniu potrzebne jest też skuteczne chłodzenie, ponieważ wzrost temperatury może ograniczyć osiągi.
Silnik asynchroniczny indukcyjny
Silnik asynchroniczny nie potrzebuje magnesów trwałych w wirniku. Pole magnetyczne powstaje w nim dzięki indukcji elektromagnetycznej. To rozwiązanie jest trwałe, dobrze znosi wysokie prędkości i może być korzystne kosztowo.
Jego sprawność w części zakresu pracy bywa niższa niż w PMSM, ale nie jest to wada dyskwalifikująca. W praktyce konstruktorzy dobierają typ silnika do charakteru auta, a nie według jednej uniwersalnej hierarchii.
Silniki synchroniczne reluktancyjne i układy mieszane
Silnik reluktancyjny wykorzystuje różnicę w oporze magnetycznym dla różnych ustawień wirnika. W samochodach można spotkać też rozwiązania łączące cechy silnika reluktancyjnego i konstrukcji z magnesami. Ich celem jest poprawa sprawności, ograniczenie ilości magnesów lub rozszerzenie użytecznego zakresu obrotów.
Dla kierowcy ważniejsze od samej nazwy jest to, jak cały układ radzi sobie z temperaturą, obciążeniem i zużyciem energii. Ten sam typ silnika może pracować bardzo różnie w zależności od oprogramowania falownika i systemu chłodzenia.
Falownik i sterownik decydują o charakterze auta
Falownik jest elektrycznym pośrednikiem między baterią a silnikiem. Nie tylko zmienia DC na AC, lecz także reguluje moment obrotowy, prędkość obrotową i kierunek przepływu energii. Właśnie dlatego dwa samochody z silnikami o podobnej mocy mogą reagować na pedał przyspieszenia zupełnie inaczej.
Elektronika analizuje między innymi położenie pedału, prędkość obrotową wirnika, temperaturę uzwojeń, temperaturę baterii oraz przyczepność kół. Gdy system wykryje ryzyko poślizgu, może ograniczyć moment szybciej i precyzyjniej niż klasyczny układ mechaniczny.
Podczas ładowania działa inny element, czyli ładowarka pokładowa. Przekształca ona prąd przemienny z domowego gniazdka lub wallboxa na prąd stały, który może magazynować akumulator. Przy szybkim ładowaniu DC energia trafia do baterii z pominięciem ładowarki pokładowej, a jej przepływem zarządza system samochodu.
Przeczytaj również: Prawidłowy poziom oleju w silniku: Jak sprawdzić i uniknąć awarii?
Dlaczego potrzebne jest chłodzenie
Prąd przepływający przez uzwojenia i elektronikę powoduje straty cieplne. Przy spokojnej jeździe są niewielkie, ale podczas długiej jazdy autostradowej, holowania przyczepy albo wielokrotnego przyspieszania układ może wytwarzać dużo ciepła.
Samochody stosują chłodzenie powietrzem lub cieczą. Temperatura wpływa na osiągi i trwałość, dlatego auto może czasowo ograniczyć moc, zanim dojdzie do przegrzania. To normalna strategia ochronna, a nie oznaka awarii.
Rekuperacja zamienia zwalnianie w odzysk energii
Podczas przyspieszania silnik pobiera energię z akumulatora. Podczas zwalniania sytuacja się odwraca: koła napędzają wirnik, a silnik zaczyna działać jak generator. Wytworzony prąd przechodzi przez falownik i trafia z powrotem do baterii.
Hamowanie odzyskowe nie odzyskuje całej energii zużytej wcześniej na rozpędzenie auta. Część tracona jest w oponach, oporze powietrza, przekładni i elektronice. Rekuperacja ma jednak największy sens w mieście, gdzie samochód często zwalnia i ponownie rusza.
Jeśli bateria jest niemal pełna, zimna albo zbyt gorąca, możliwość odzysku może zostać ograniczona. Podobnie dzieje się przy niskiej przyczepności. W takich warunkach samochód korzysta mocniej z tradycyjnych hamulców ciernych.
Tryb jazdy z mocną rekuperacją pozwala w wielu sytuacjach hamować po odjęciu nogi z pedału przyspieszenia. Nie oznacza to jednak, że pedał hamulca przestaje być potrzebny. Przy gwałtownym zatrzymaniu, na śliskiej nawierzchni lub przy pełnej baterii kierowca nadal musi korzystać z klasycznego układu hamulcowego.
Eksploatacja silnika elektrycznego i typowe nieporozumienia
Sam silnik ma mniej elementów podlegających zużyciu niż jednostka spalinowa. Nie ma oleju silnikowego, świec zapłonowych, rozrządu ani klasycznego sprzęgła. Nie oznacza to pełnej bezobsługowości, ponieważ nadal trzeba kontrolować przekładnię, układ chłodzenia, przewody wysokiego napięcia, łożyska i oprogramowanie.
Najczęstszy błąd polega na utożsamianiu trwałości silnika z trwałością całego napędu. Silnik może działać przez wiele lat, a kosztowniejsze problemy mogą dotyczyć baterii, falownika, ładowarki pokładowej albo systemu zarządzania temperaturą.
Przy zakupie używanego auta elektrycznego sprawdziłbym przede wszystkim stan baterii, historię szybkiego ładowania, błędy systemowe i działanie rekuperacji. Sama deklarowana pojemność akumulatora nie wystarczy, bo ważna jest także jego rzeczywista dostępna energia i zachowanie pod obciążeniem.
Przy układzie wysokiego napięcia nie należy wykonywać napraw samodzielnie. Pomarańczowe przewody, bateria trakcyjna i falownik wymagają odpowiednich uprawnień oraz procedur bezpieczeństwa. Zwykła wymiana klocków hamulcowych to inna czynność niż ingerencja w napęd elektryczny.
Co naprawdę trzeba zapamiętać o napędzie elektrycznym
Najkrócej mówiąc, akumulator dostarcza energię, falownik precyzyjnie ją formuje, a pola magnetyczne w stojanie i wirniku zamieniają ją w ruch. Ten sam silnik może później odwrócić swoją pracę i odzyskać część energii podczas zwalniania.
O osiągach samochodu nie decyduje wyłącznie moc silnika. Równie ważne są temperatura baterii, oprogramowanie, przyczepność, przełożenie, chłodzenie i stan całego układu. To dlatego rozsądna ocena auta elektrycznego powinna obejmować cały napęd, a nie tylko dane z tabeli.
W praktyce największą różnicę odczuwa się w płynności, ciszy i natychmiastowej reakcji na gaz. Największe kompromisy dotyczą masy baterii, czasu ładowania, spadku osiągów w skrajnych temperaturach oraz kosztów napraw elementów wysokiego napięcia.
